Descrizione

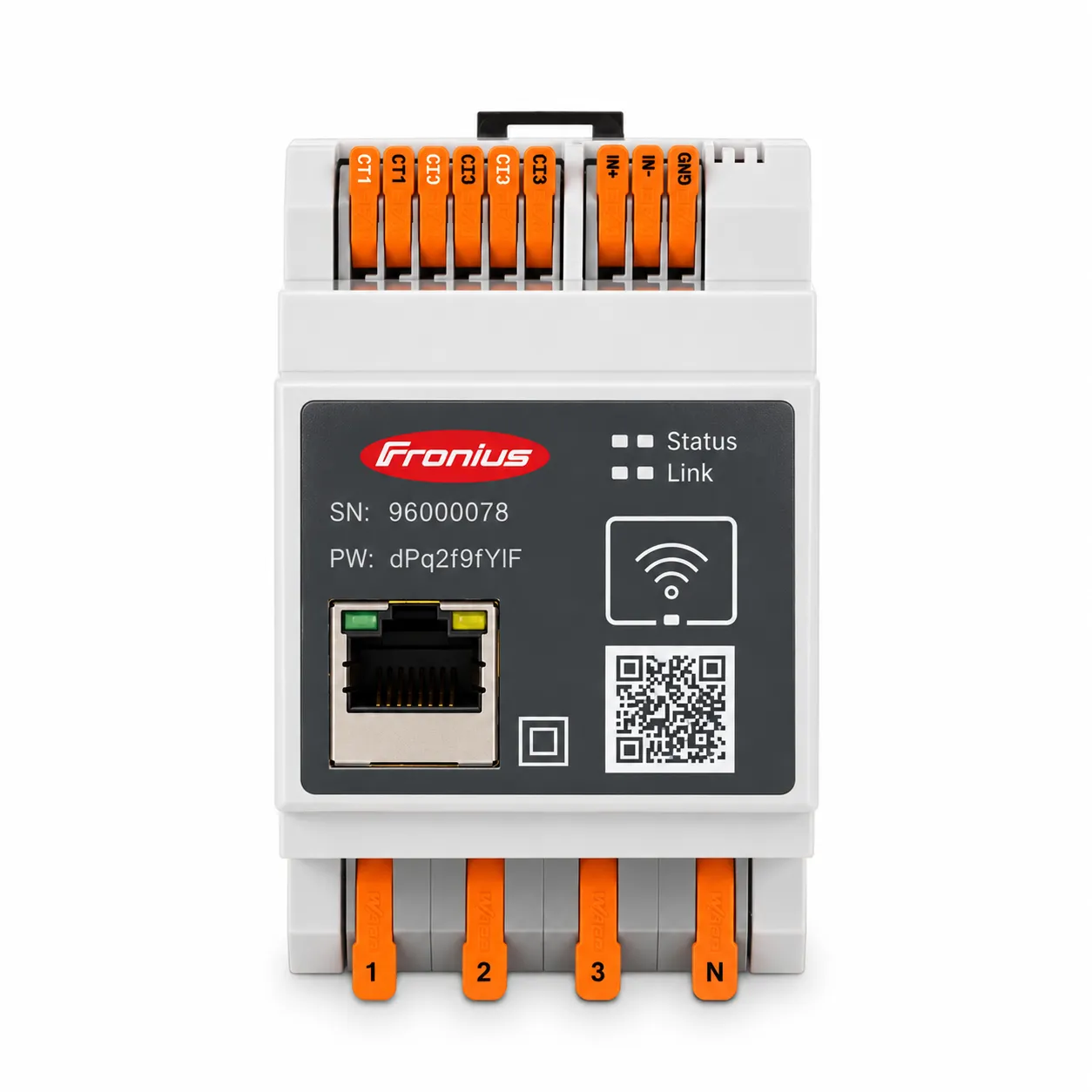

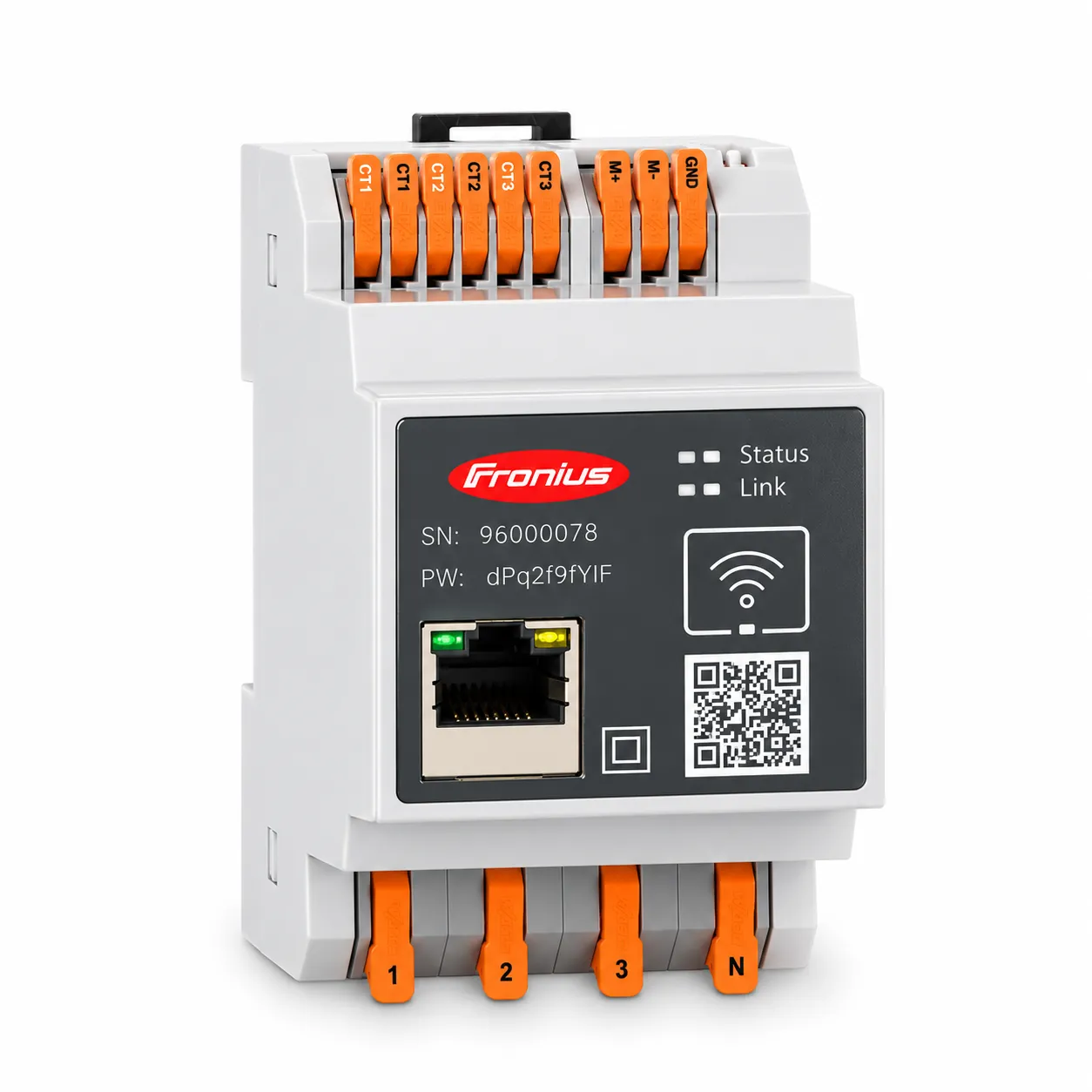

Il Fronius Smart Meter IP è il contatore elettrico intelligente e bidirezionale di Fronius che misura con precisione tutti i flussi di energia: prelievo dalla rete, immissione in rete e autoconsumo. È l’accessorio essenziale da installare insieme all’inverter Fronius per sfruttare al meglio il monitoraggio Fronius Solar.web, ottimizzare l’autoconsumo e gestire in modo efficiente batterie di accumulo, wallbox Wattpilot e regolatori Ohmpilot.
Rispetto agli Smart Meter tradizionali offre una connettività completa: oltre al classico collegamento via cavo RS485 (Modbus RTU), comunica con l’inverter anche tramite LAN e WLAN (Modbus TCP). Questo riduce i cablaggi e semplifica l’installazione, soprattutto quando quadro elettrico e inverter sono distanti.
È adatto a impianti monofase e trifase (reti 1PN, 2PN e 3PN) e, grazie alla misurazione tramite trasformatori di corrente, gestisce correnti fino a 5.000 A: per questo è idoneo sia agli impianti residenziali sia a quelli commerciali e industriali. Si installa in modo rapido e compatto su guida DIN (3 moduli), con morsetti a molla push-in, e garantisce una misurazione in classe di precisione 1 per l’energia attiva.
⚠️ Note importanti:
Trasformatori di corrente non inclusi: lo Smart Meter IP misura esclusivamente tramite trasformatori di corrente con uscita da 333 mV, come i Fronius Smart Meter CT V (100 A, 250 A o 400 A), da acquistare separatamente.
Compatibilità: compatibile con gli inverter Fronius GEN24, Tauro e Verto, sia monofase che trifase.
SPECIFICHE TECNICHE FRONIUS SMART METER IP 5KA-3
Dati elettrici
Tensione nominale: 100-240 V (3 x 208-480 V)
Intervallo di tensione di funzionamento: da -10% a +10%
Frequenza nominale: 50-60 Hz
Corrente massima: 5.000 A (tramite trasformatori di corrente)
Tipo di rete: 1PN, 2PN, 3PN
Autoconsumo: 2 W
Corrente di avvio: 20 mA (max. 30 mA)
Breve sovraccarico: 3 x Imax / 20 s
Precisione di misura
Classe di precisione: 1
Energia attiva: Classe 1 (EN 62053-21) / Classe B (EN 50470-3)
Energia reattiva: Classe 2 (EN 62053-23)
Trasformatori di corrente
Primario: 1-5.000 A
Secondario: solo trasformatori con uscita in tensione da 333 mV
Trasformatori compatibili: Fronius Smart Meter CT V 100A/333mV, 250A/333mV, 400A/333mV (non inclusi)
Comunicazione
Interfaccia verso l’inverter: Modbus RTU (RS485), Modbus TCP (WLAN, LAN)
Connessioni
Sezione conduttore di fase: 1,5-4 mm²
Sezione conduttore neutro: 1,5-4 mm²
Sezione linee di comunicazione e del trasformatore: 0,25-2,5 mm²
Dati generali
Dimensioni (A x L x P): 90 x 53 x 58 mm
Peso: 132 g
Montaggio: interno, guida DIN
Corpo esterno: 3 moduli DIN 43880
Grado di protezione: IP20 (struttura anteriore), IP30 (attacchi)
Temperatura ambiente: da -25°C a +55°C
Garanzia: 2 anni (accessorio Fronius, non estendibile con registrazione)
Certificazioni: EN 62053-21; EN 50470-3; EN 62053-23
