Descrizione

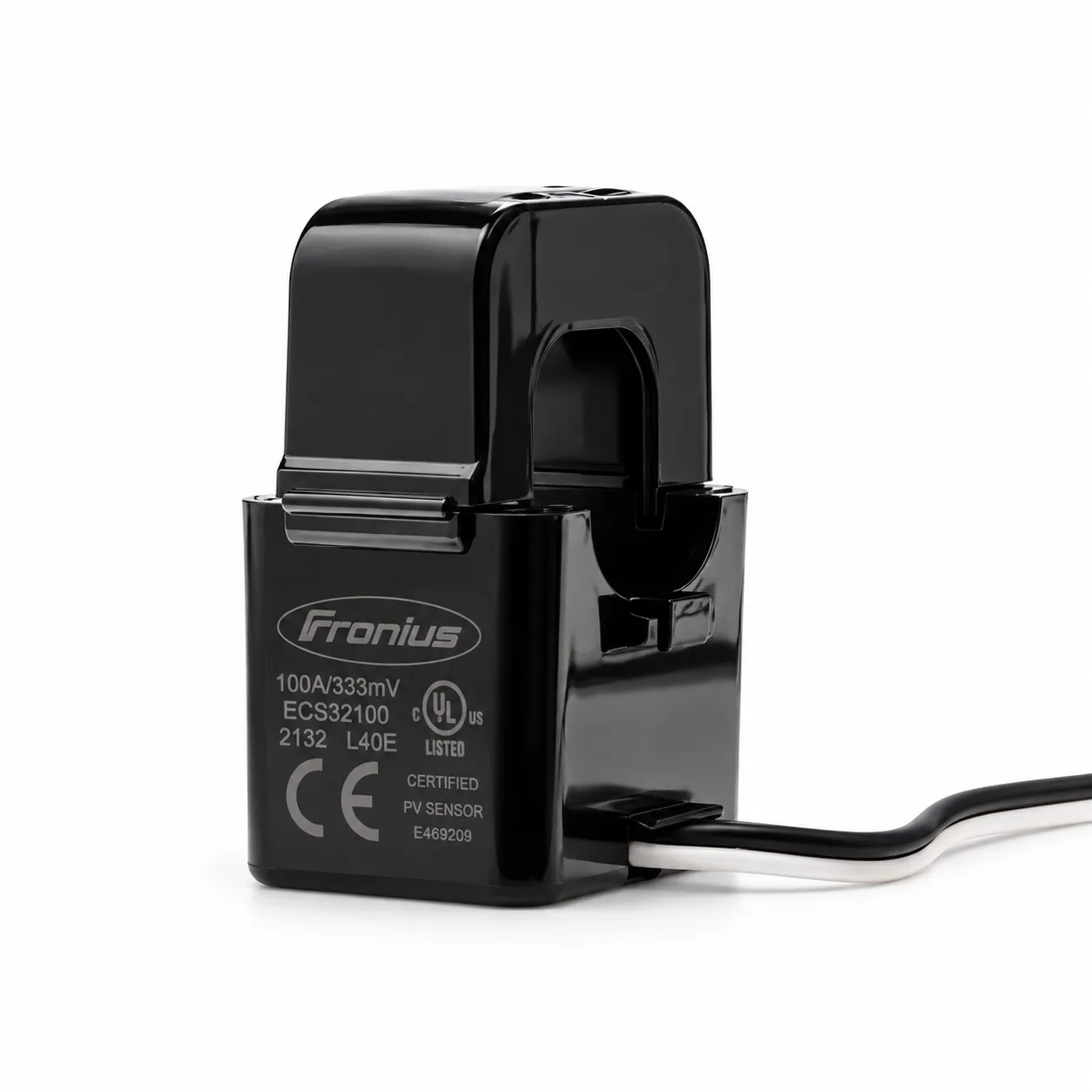

Il Fronius Smart Meter CT V 100A/333mV è il trasformatore di corrente progettato per lavorare con il Fronius Smart Meter IP. Rileva la corrente che scorre nel conduttore e la trasforma in un segnale in tensione da 333 mV, che lo Smart Meter misura e converte in modo affidabile per il monitoraggio dei flussi di energia e la gestione dell’autoconsumo.
Grazie alla tecnologia split-core (nucleo apribile), l’installazione è particolarmente semplice: il trasformatore si aggancia direttamente attorno al cavo, senza scollegare i conduttori. È quindi ideale anche per l’installazione su impianti esistenti.
Con una corrente nominale primaria di 100 A e un foro passacavo da 16 mm, è adatto alle tipiche installazioni residenziali e piccole commerciali. Garantisce una misurazione in classe di precisione 1, ha un cavo di collegamento da 1 m e funziona con temperature da -40°C a +65°C.
⚠️ Note importanti:
Compatibilità: il CT V con uscita 333 mV è compatibile solo con Fronius Smart Meter IP e Fronius Smart Meter WR 100-600 V-3. Non è compatibile con gli Smart Meter che richiedono trasformatori con uscita in corrente da 5 A, come lo Smart Meter 50kA-3 e il TS 5kA-3, per i quali servono i trasformatori Fronius Smart Meter CT A.
Quantità: serve un trasformatore per ogni fase da misurare: uno per gli impianti monofase, tre per gli impianti trifase.
Diametro del cavo: il foro da 16 mm limita il diametro del cavo su cui si può installare. Per correnti più elevate o cavi di sezione maggiore sono disponibili le versioni 250A/333mV (foro 24 mm) e 400A/333mV (foro 36 mm).
SPECIFICHE TECNICHE FRONIUS SMART METER CT V 100A/333MV
Dati elettrici
Corrente nominale primaria: 100 A
Uscita secondaria: 333 mV
Classe di precisione: 1
Dati meccanici
Tipo di installazione: trasformatore apribile (split-core)
Dimensioni (A x L x P): 46 x 31,5 x 31,5 mm
Diametro foro passacavo: 16 mm
Lunghezza cavo: 1 m
Dati generali
Smart Meter compatibili: Fronius Smart Meter IP, Fronius Smart Meter WR 100-600 V-3
Temperatura di esercizio: da -40°C a +65°C
Garanzia: 2 anni (accessorio Fronius, non estendibile con registrazione)
