Descrizione

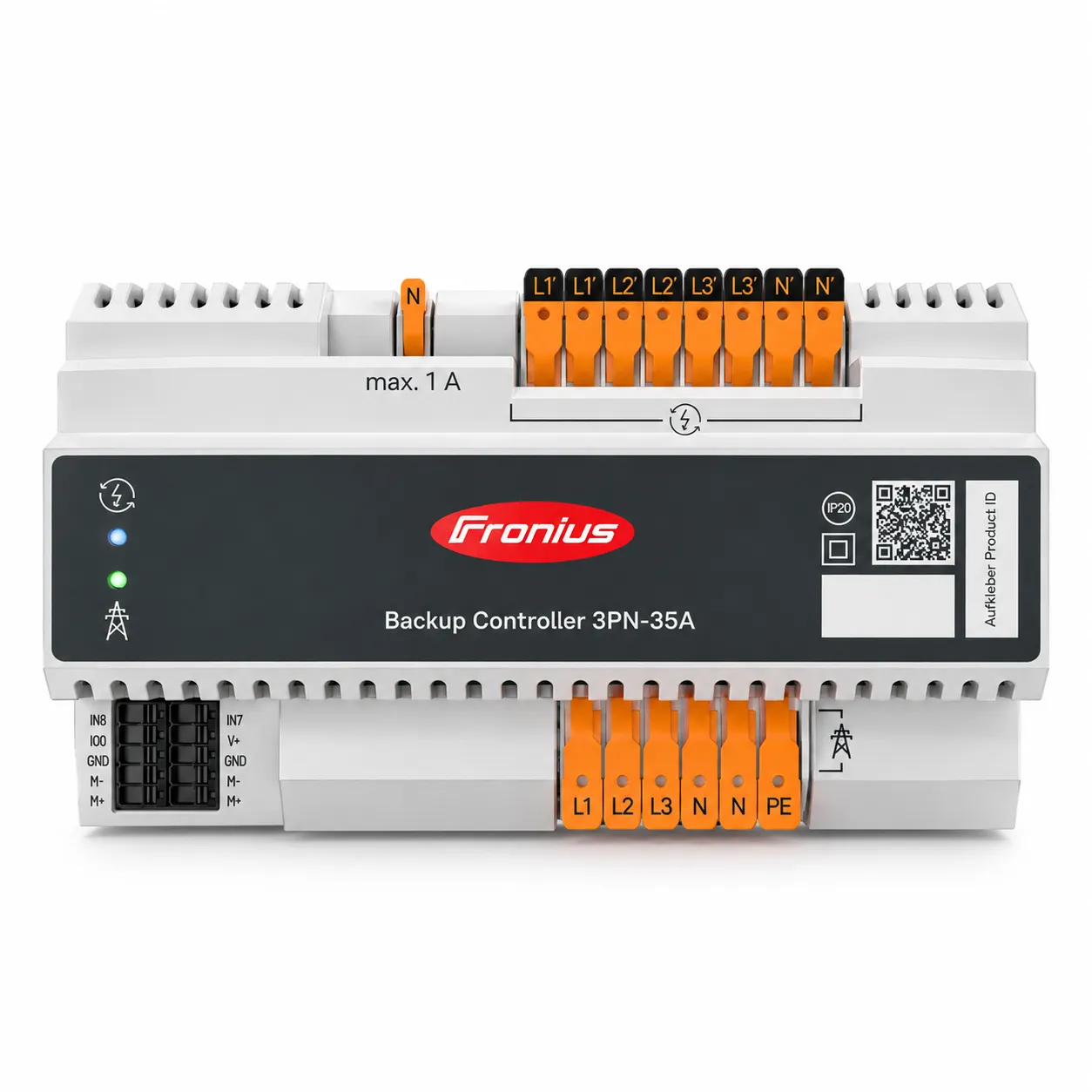

Il Fronius Backup Controller 3PN-35A è il dispositivo di commutazione che permette il passaggio automatico alla modalità Full Backup negli impianti fotovoltaici trifase con inverter ibrido Fronius e batteria di accumulo. In caso di blackout, il Backup Controller scollega automaticamente l’impianto dalla rete pubblica, neutro compreso, e consente all’inverter di alimentare le utenze con l’energia prodotta dal fotovoltaico e accumulata in batteria. Al ritorno della rete, il sistema torna automaticamente al funzionamento normale, senza alcun intervento manuale.
Questa versione esegue il sezionamento anche del conduttore di neutro ed è adatta alle reti TT, TN-C-S e TN-S. È quindi la soluzione indicata per la maggior parte delle utenze domestiche italiane, normalmente allacciate con sistema TT, e per tutti gli impianti in cui è richiesto il sezionamento del neutro.
Rispetto al commutatore manuale Backup Switch, offre la massima comodità e sicurezza: la commutazione avviene da sola, anche quando in casa o in azienda non c’è nessuno. Gestisce una potenza nominale di 24 kVA con una corrente nominale di 35 A, supporta il Fault Ride Through (FRT) e si installa su barra DIN da 35 mm all’interno del quadro elettrico. È compatibile con gli inverter ibridi Fronius Primo GEN24 Plus, Symo GEN24 Plus (SC) da 6 a 12 kW e Verto Plus da 15 a 20 kW, ed è certificato secondo la norma IEC 60947-6-1.
⚠️ Note importanti:
Compatibilità: con Symo GEN24 3.0-5.0 Plus l’opzione Full Backup non è disponibile. I Verto Plus compatibili sono quelli da 15 a 20 kW.
Componenti richiesti: per il funzionamento sicuro, nel quadro elettrico va installata una protezione da sovracorrente a monte, come indicato nelle istruzioni Fronius. Il cavo dati tra inverter e Backup Controller non deve superare i 30 m.
Temperatura: la temperatura ambiente massima ammessa è 50°C, più bassa rispetto alla versione 3P-35A (60°C). Va tenuto presente se il quadro è installato in ambienti caldi.
SPECIFICHE TECNICHE FRONIUS BACKUP CONTROLLER 3PN-35A
Dati elettrici
Inverter compatibili: Fronius Primo GEN24 Plus, Symo GEN24 Plus (SC) 6-12 kW, Verto Plus 15-20 kW
Tensione nominale: 400/230 V
Corrente nominale: 35 A
Potenza nominale: 24 kVA
Frequenza nominale: 50 Hz
Categoria di utilizzo: AC-32
Separazione dalla rete: 4 poli (con sezionamento del neutro)
Tipo di commutazione: automatica
Fault Ride Through (FRT): sì
Sistemi di rete: TT, TN-C-S, TN-S
Connessioni
Sezione cavo fase/neutro: da 2,5 a 10 mm²
Sezione minima cavo neutro verso Smart Meter: 1 mm²
Sezione cavo comunicazione dati: da 0,13 a 2,5 mm²
Lunghezza massima cavo dati verso l’inverter: 30 m
Dati generali
Dimensioni (A x L x P): 100 x 198 x 66 mm
Peso netto: 856 g
Peso con imballaggio: 1,15 kg
Grado di protezione: IP20
Montaggio: barra DIN 35 mm
Temperatura ambiente: da -20°C a +50°C
Altitudine massima: 2000 m
Garanzia: 2 anni (accessorio Fronius, non estendibile con registrazione)
Certificazioni: IEC 60947-6-1
