Descrizione

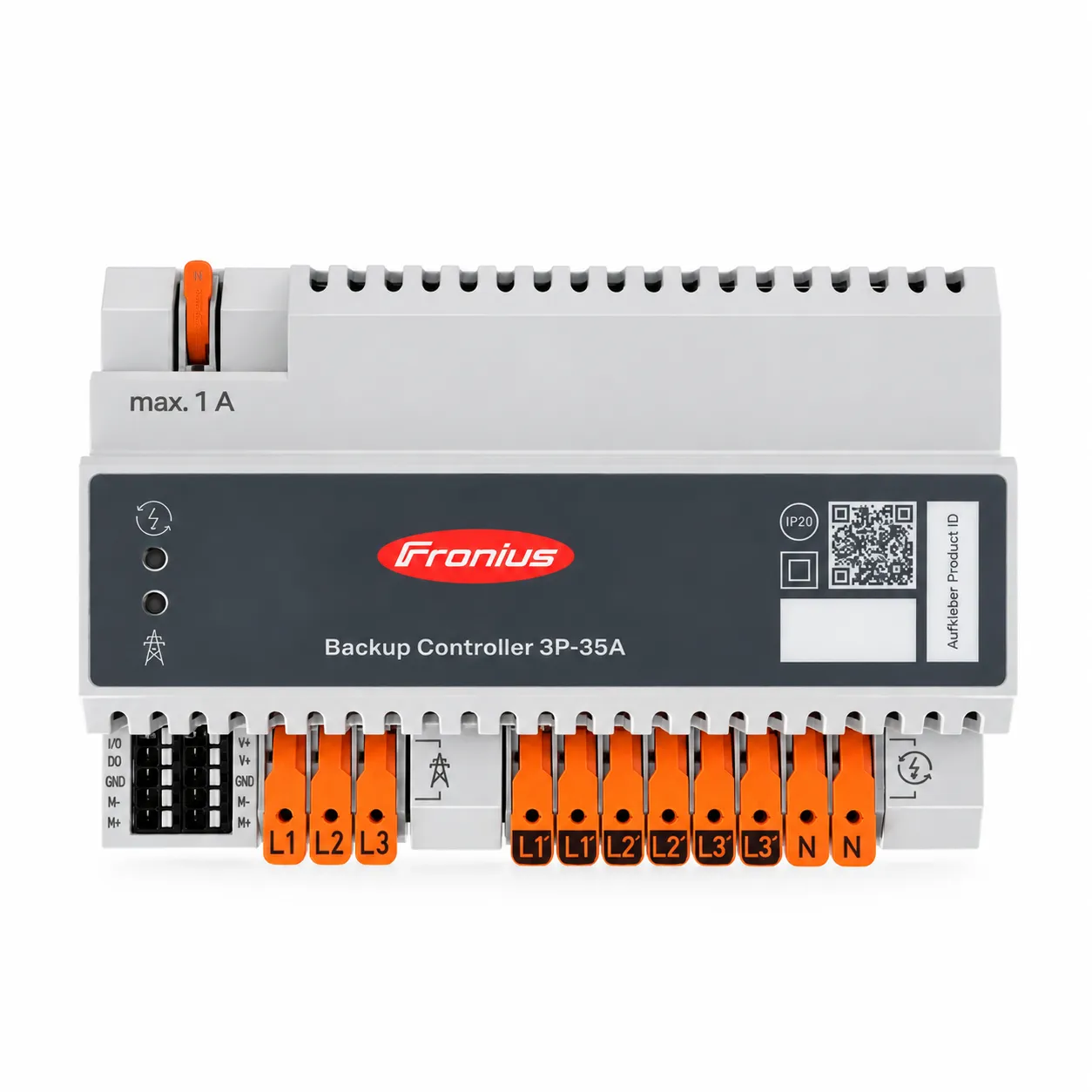

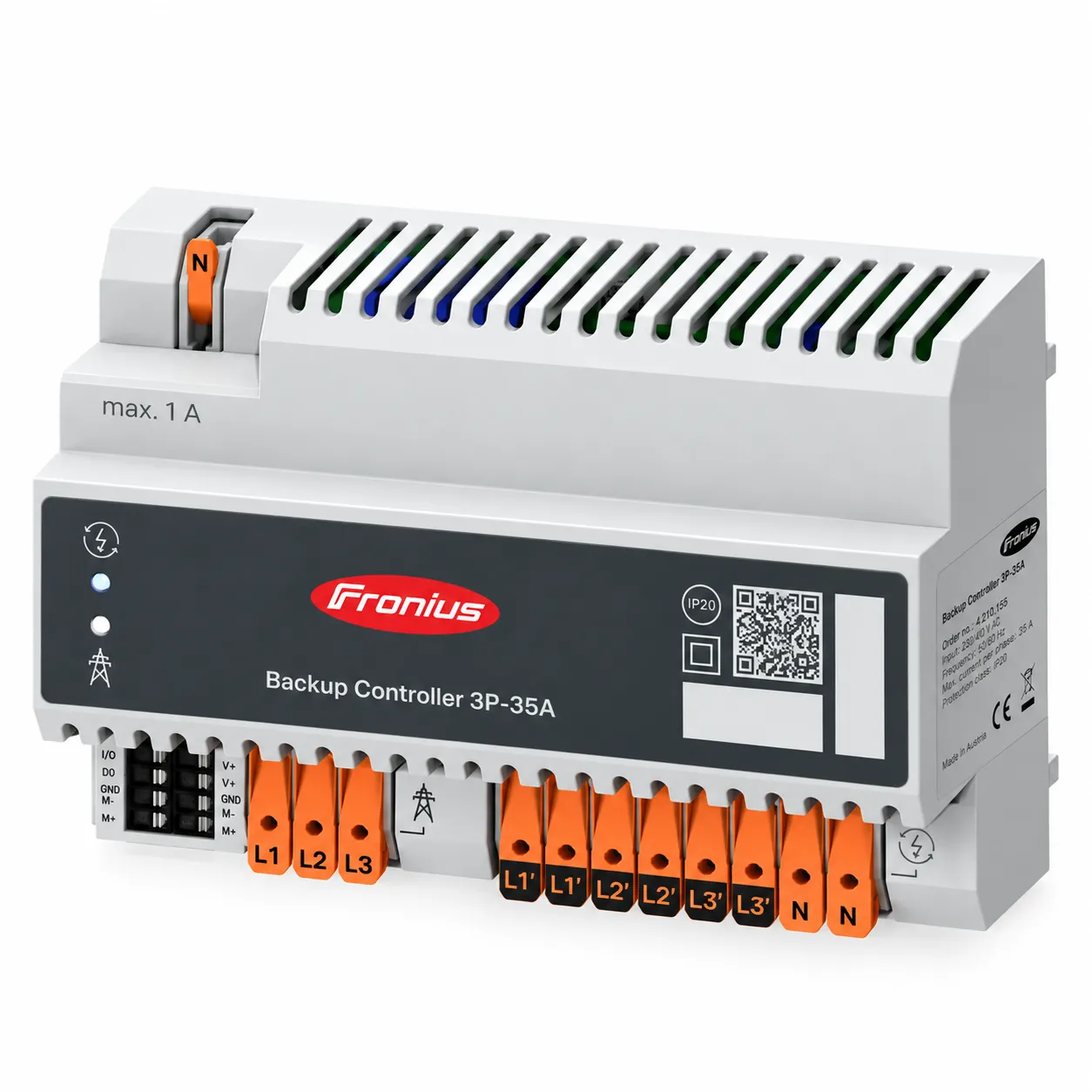

Il Fronius Backup Controller 3P-35A è il dispositivo di commutazione che permette il passaggio automatico alla modalità Full Backup negli impianti fotovoltaici trifase con inverter ibrido Fronius e batteria di accumulo. In caso di blackout, il Backup Controller scollega automaticamente l’impianto dalla rete pubblica e consente all’inverter di alimentare le utenze con l’energia prodotta dal fotovoltaico e accumulata in batteria. Al ritorno della rete, il sistema torna automaticamente al funzionamento normale, senza alcun intervento manuale.
Rispetto al commutatore manuale Backup Switch, offre la massima comodità e sicurezza: la commutazione avviene da sola, anche quando in casa o in azienda non c’è nessuno. Gestisce una potenza nominale di 24 kVA con una corrente nominale di 35 A, supporta il Fault Ride Through (FRT) e si installa in modo semplice e compatto su barra DIN da 35 mm all’interno del quadro elettrico (8 moduli DIN). Un LED dedicato segnala quando i carichi sono separati in sicurezza dalla rete e il Full Backup è attivo.
È compatibile con gli inverter ibridi Fronius Primo GEN24 Plus, Symo GEN24 Plus (SC) da 6 a 12 kW e Verto Plus da 15 a 20 kW. È certificato secondo la norma IEC 60947-6-1.
⚠️ Note importanti:
Tipo di rete: questa versione è adatta solo alle reti TN-S e TN-C-S in cui non è richiesto il sezionamento del neutro (separazione a 3 poli). Per le reti TT, o dove è richiesto il sezionamento del neutro, serve la versione Backup Controller 3PN-35A. La scelta spetta all’installatore.
Compatibilità: con Symo GEN24 3.0-5.0 Plus l’opzione Full Backup non è disponibile. I Verto Plus compatibili sono quelli da 15 a 20 kW.
Componenti richiesti: per il funzionamento sicuro, nel quadro elettrico vanno installati una protezione da sovracorrente a monte e un limitatore di sovratensione (SPD), come indicato nelle istruzioni Fronius. Il cavo dati tra inverter e Backup Controller non deve superare i 30 m (consigliato almeno CAT 5 STP).
SPECIFICHE TECNICHE FRONIUS BACKUP CONTROLLER 3P-35A
Dati elettrici
Inverter compatibili: Fronius Primo GEN24 Plus, Symo GEN24 Plus (SC) 6-12 kW, Verto Plus 15-20 kW
Tensione nominale: 400/230 V
Corrente nominale: 35 A
Potenza nominale: 24 kVA
Frequenza nominale: 50 Hz
Categoria di utilizzo: AC-32
Separazione dalla rete: 3 poli (senza sezionamento del neutro)
Tipo di commutazione: automatica
Fault Ride Through (FRT): sì
Sistemi di rete: TN-S, TN-C-S
Connessioni
Sezione cavo fase/neutro: da 2,5 a 10 mm²
Sezione minima cavo neutro verso Smart Meter: 1 mm²
Sezione cavo comunicazione dati: da 0,13 a 2,5 mm²
Lunghezza massima cavo dati verso l’inverter: 30 m
Dati generali
Dimensioni (A x L x P): 100 x 144 x 66 mm
Peso netto: 625 g
Grado di protezione: IP20
Montaggio: barra DIN 35 mm (8 moduli DIN 43880)
Temperatura ambiente: da -20°C a +60°C
Altitudine massima: 2000 m
Classe di emissione interferenze: B
Garanzia: 2 anni (accessorio Fronius, non estendibile con registrazione)
Certificazioni: IEC 60947-6-1
