Descrizione

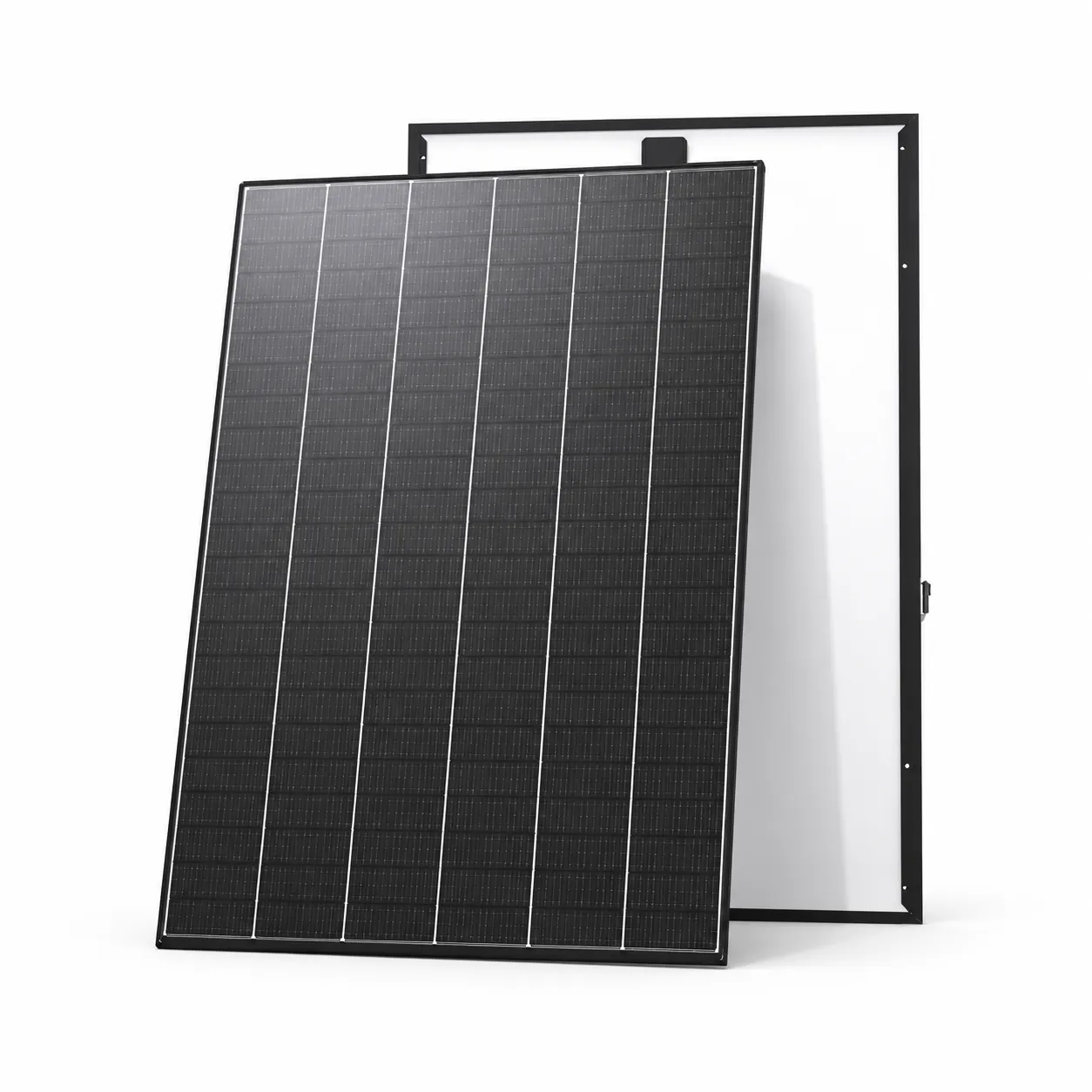

Il Trina Solar TSM-480NEG9RP.28Z della serie Vertex S+ G3 è un modulo fotovoltaico monocristallino da 480 Wp con efficienza del 24,0%. Usa le celle di ultima generazione N-type i-TOPCon Ultra, che garantiscono elevate prestazioni e un’ottima resa anche con alte temperature, grazie al coefficiente di temperatura di -0,26%/°C.
La costruzione a doppio vetro (vetro anteriore e posteriore temprati da 1,6 mm) rende il modulo particolarmente robusto e resistente agli agenti atmosferici. Regge carichi meccanici fino a 5400 Pa (neve) e 4000 Pa (vento). Il formato compatto (1762 x 1134 mm) e il peso contenuto di 21,1 kg semplificano movimentazione e installazione. La cornice in alluminio anodizzato nero e il design frontale senza spazi tra le celle assicurano un aspetto uniforme e curato.
L’architettura a bassa tensione e alta corrente consente di realizzare stringhe più lunghe, semplificando la progettazione e riducendo i costi dei componenti di sistema. Questo lo rende ideale sia per impianti residenziali sia per coperture commerciali e industriali (C&I).
La bassa degradazione (1% il primo anno, poi 0,35% annuo) è garantita da una garanzia sul rendimento di 30 anni, con almeno l’88,85% della potenza iniziale al 30° anno, e da una garanzia di prodotto di 25 anni.
SPECIFICHE TECNICHE TRINA SOLAR TSM-480NEG9RP.28Z
Dati elettrici (STC)
Potenza di picco (Pmax): 480 Wp
Tolleranza di potenza: 0 ~ +5 W
Tensione alla massima potenza (Vmpp): 32,00 V
Corrente alla massima potenza (Impp): 15,00 A
Tensione a circuito aperto (Voc): 37,70 V
Corrente di cortocircuito (Isc): 16,05 A
Efficienza del modulo: 24,0%
STC: irraggiamento 1000 W/m², temperatura cella 25°C, AM 1,5. Tolleranza di misura ±3%.
Dati elettrici (NOCT)
Potenza massima (Pmax): 364 Wp
Tensione alla massima potenza (Vmpp): 29,80 V
Corrente alla massima potenza (Impp): 12,23 A
Tensione a circuito aperto (Voc): 35,80 V
Corrente di cortocircuito (Isc): 12,90 A
NOCT: irraggiamento 800 W/m², temperatura ambiente 20°C, vento 1 m/s.
Coefficienti di temperatura
NOCT: 43°C (±2°C)
Coefficiente di temperatura di Pmax: -0,26%/°C
Coefficiente di temperatura di Voc: -0,24%/°C
Coefficiente di temperatura di Isc: 0,04%/°C
Condizioni di utilizzo
Temperatura di esercizio: da -40°C a +70°C
Tensione massima di sistema: 1500 V DC (IEC)
Corrente massima del fusibile in serie: 30 A
Carico meccanico massimo: 5400 Pa (positivo) / 4000 Pa (negativo)
Dati meccanici
Tipo di celle: N-type i-TOPCon monocristallino
Numero di celle: 150
Dimensioni: 1762 x 1134 x 30 mm
Peso: 21,1 kg
Vetro anteriore: 1,6 mm, temprato termicamente, con trattamento antiriflesso
Vetro posteriore: 1,6 mm, temprato termicamente
Cornice: 30 mm, lega di alluminio anodizzato, nera
Scatola di giunzione: IP68
Cavi: 6,0 mm², lunghezza 1100/1100 mm (orientamento orizzontale)
Connettori: TS4 Plus / TS4 / MC4 EVO2
Imballo: 37 moduli per pallet, 962 moduli per container da 40′
Garanzie
Garanzia di prodotto: 25 anni
Garanzia di rendimento: 30 anni
Degradazione primo anno: 1%
Degradazione annua successiva: 0,35%
Potenza garantita al 30° anno: 88,85%
Certificazioni: CE; ISO 9001; ISO 14001; ISO 14064; ISO 45001
