Descrizione

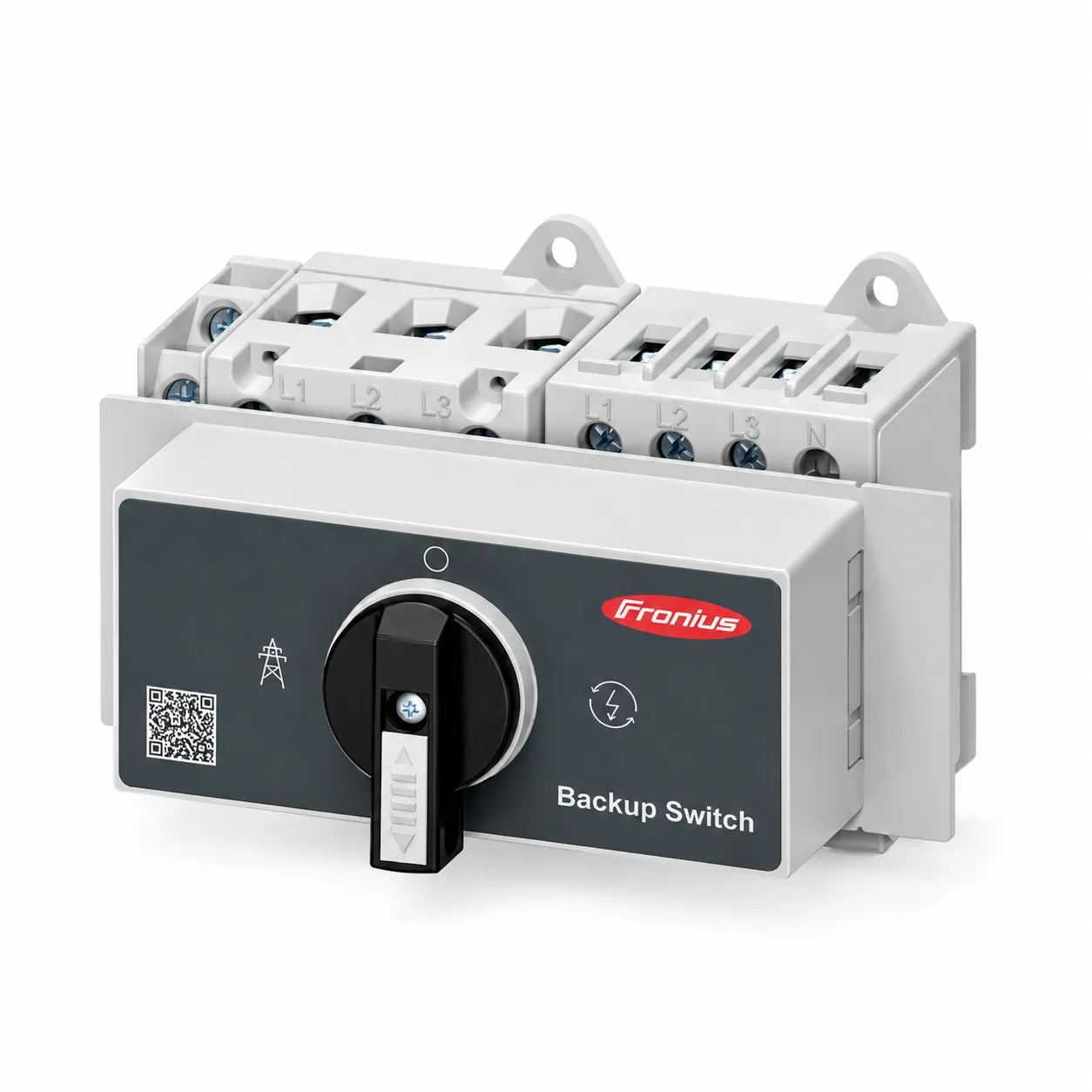

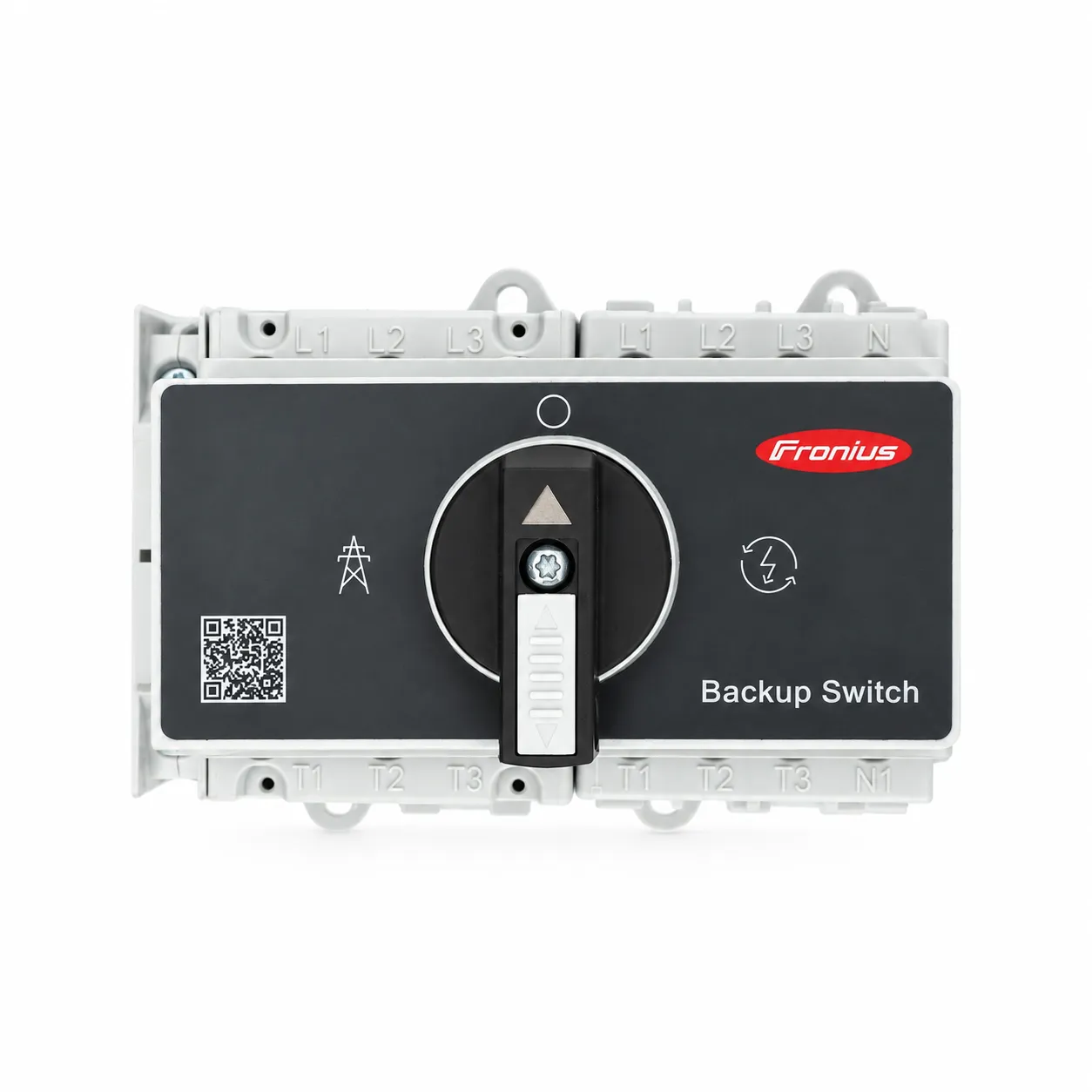

Il Fronius Backup Switch 1P/3P-63A è un commutatore manuale a 3 posizioni che permette di attivare l’alimentazione di emergenza (backup) negli impianti fotovoltaici con inverter ibrido Fronius Primo GEN24 Plus e Symo GEN24 Plus. In caso di blackout basta ruotare la manopola per scollegare l’impianto dalla rete e alimentare le utenze con l’energia prodotta dal fotovoltaico e accumulata in batteria.
È la soluzione economica per chi vuole garantirsi la continuità elettrica senza ricorrere a una commutazione automatica. È adatto sia a impianti monofase sia a impianti trifase, con separazione dalla rete a 1 o 3 poli.
L’installazione è semplice e rapida: il commutatore si monta su barra DIN da 35 mm all’interno del quadro elettrico. Gestisce una corrente nominale fino a 63 A (categoria AC21) e accetta cavi di fase e neutro da 1 a 25 mm². È certificato secondo la norma IEC 60947-6-1 e funziona con temperature da -40°C a +60°C.
⚠️ Note importanti:
Separazione del neutro: questa versione è adatta solo agli impianti in cui non è richiesta la separazione del neutro. Se è richiesta, serve la versione Backup Switch 1PN/3PN-63A (separazione a 2 o 4 poli). La scelta spetta all’installatore in base al tipo di rete e alle norme applicabili.
Compatibilità: è compatibile con Fronius Primo GEN24 Plus e Symo GEN24 Plus. Con Symo GEN24 3.0-5.0 Plus l’opzione Full Backup non è disponibile.
Commutazione manuale: il passaggio all’alimentazione di backup avviene manualmente. Per la commutazione automatica è disponibile il Fronius Backup Controller.
SPECIFICHE TECNICHE FRONIUS BACKUP SWITCH 1P/3P-63A
Dati elettrici
Inverter compatibili: Fronius Primo GEN24 Plus, Symo GEN24 Plus
Tensione nominale: 3~ 230/400 V
Separazione dalla rete: 1 o 3 poli
Corrente nominale: 63 A (AC21A/AC21B) / 45 A (AC23A/AC23B) / 37 A (AC3)
Tipo di commutazione: manuale, 3 posizioni
Connessioni
Sezione cavo fase/neutro: da 1 a 25 mm²
Sezione cavo comunicazione dati: da 0,13 a 2,5 mm²
Dati generali
Dimensioni (A x L x P): 70 x 125,4 x 91 mm
Peso netto: 383 g
Grado di protezione: IP20
Montaggio: barra DIN 35 mm
Temperatura ambiente: da -40°C a +60°C
Certificazioni: IEC 60947-6-1
