Descrizione

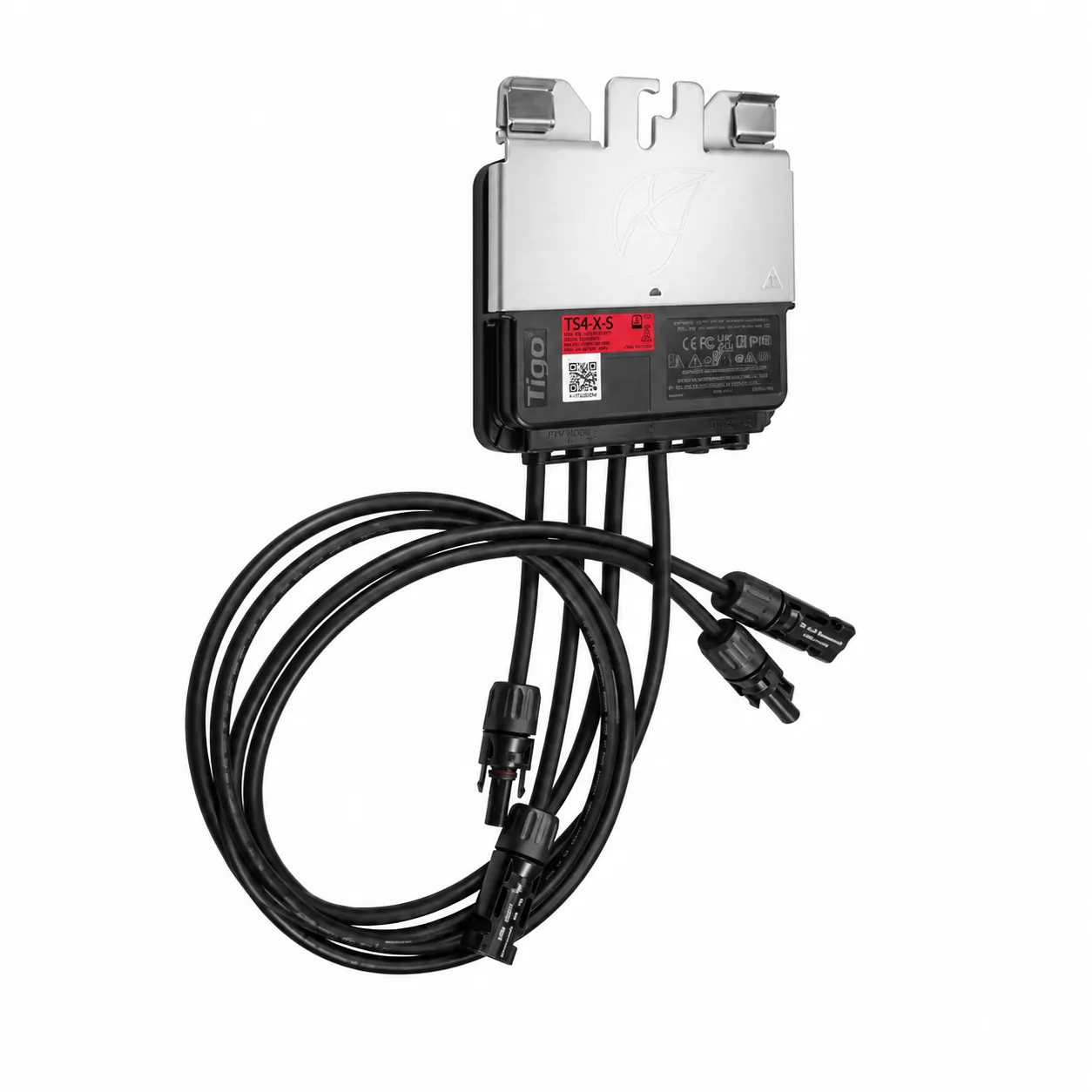

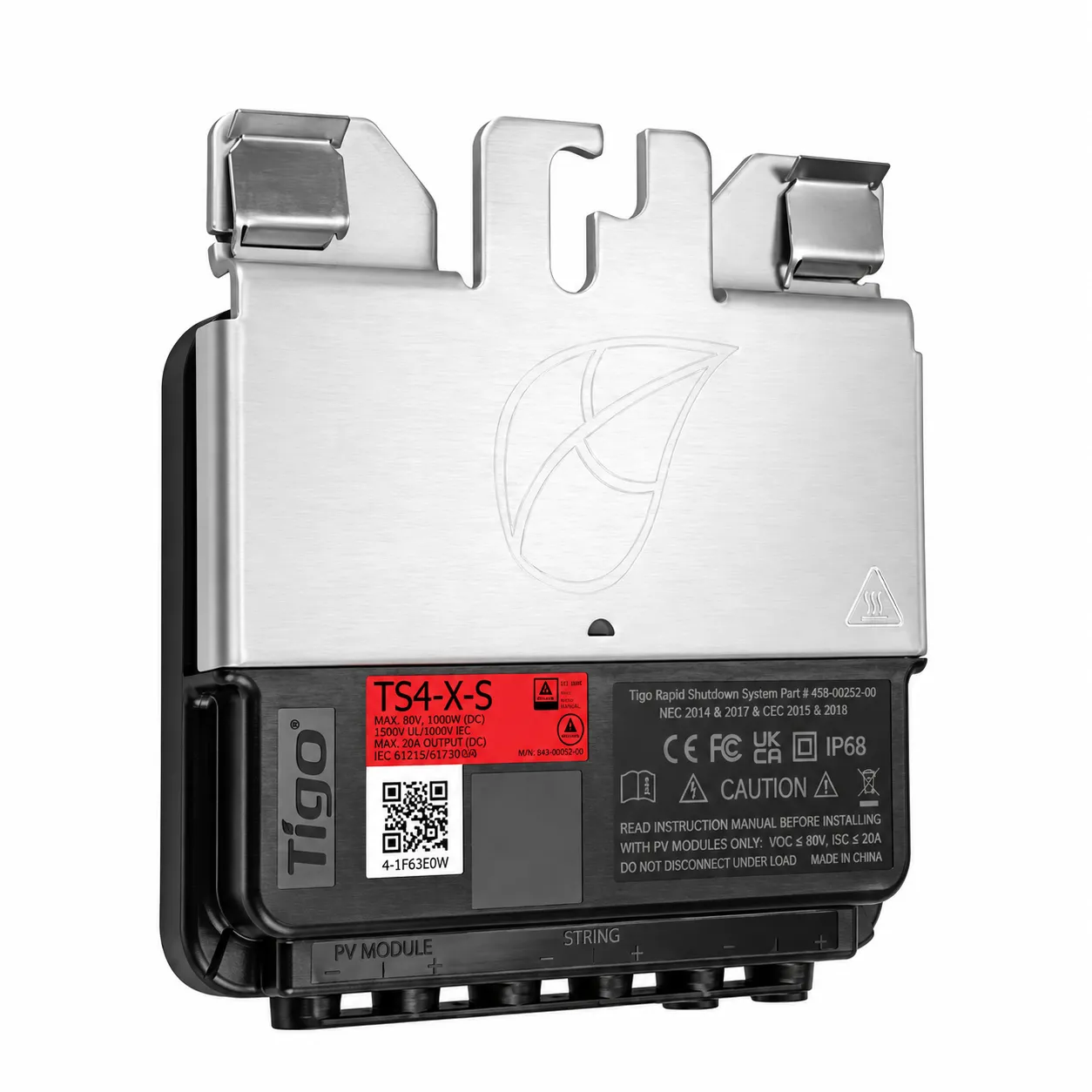

Il Tigo TS4-X-S è il dispositivo add-on della piattaforma Tigo TS4-X che porta monitoraggio a livello di modulo e spegnimento rapido sia nei nuovi impianti sia negli impianti esistenti. È progettato per i moduli fotovoltaici più recenti ad alta potenza e alta corrente: supporta moduli fino a 800 W, con una corrente di cortocircuito fino a 25 A. È la soluzione ideale per chi vuole più sicurezza e più controllo sull’impianto, senza bisogno dell’ottimizzazione.
Abbinato al Tigo Access Point (TAP) e al Cloud Connect Advanced (CCA), offre il monitoraggio a livello di modulo con la piattaforma Tigo Energy Intelligence, per una messa in servizio più rapida e un monitoraggio remoto completo, riducendo costi di manutenzione e interventi in campo. Assicura inoltre lo spegnimento rapido certificato: in meno di 30 secondi la tensione dei conduttori viene ridotta a livelli di sicurezza (≤30 V DC), a tutela di installatori e vigili del fuoco. Con il trasmettitore RSS Tigo (opzionale) supporta anche lo spegnimento rapido multi-fattore, comunicando via PLC.
È compatibile con migliaia di modelli di inverter di oltre 50 marchi diversi e può essere combinato con gli ottimizzatori Tigo TS4-X-O nello stesso impianto: per esempio, il TS4-X-O sui moduli ombreggiati e il TS4-X-S su quelli ben esposti, mantenendo monitoraggio e spegnimento rapido su tutto l’impianto.
L’installazione è semplice e veloce: si fissa direttamente sulla cornice del modulo o sulla struttura di montaggio. Il grado di protezione IP68 e l’ampio intervallo di temperatura da -40 °C a +85 °C garantiscono affidabilità nel tempo all’esterno.
⚠️ Note importanti:
Non è un ottimizzatore: il TS4-X-S non ottimizza la produzione dei moduli. Per l’ottimizzazione è disponibile il modello Tigo TS4-X-O.
CCA e TAP necessari: per il monitoraggio e lo spegnimento rapido servono il Tigo Cloud Connect Advanced (CCA) e il Tigo Access Point (TAP), non inclusi. Il trasmettitore RSS Tigo per lo spegnimento rapido multi-fattore è opzionale e non incluso.
Garanzia: la garanzia è di 5 anni, estesa a 25 anni con il monitoraggio tramite Tigo CCA e TAP: il sistema va registrato sul portale Tigo entro 90 giorni e deve restare sempre collegato a Internet.
Compatibilità: i dispositivi Tigo non sono compatibili con tutti gli inverter. Prima dell’acquisto va verificata la compatibilità con i moduli e con l’inverter, consultando la lista di compatibilità Tigo.
Un dispositivo per ogni modulo: ogni TS4-X-S si collega a un solo modulo fotovoltaico.
SPECIFICHE TECNICHE TIGO TS4-X-S
Dati elettrici
Moduli collegabili: 1
Potenza massima in uscita (Pmax): 800 W
Corrente massima (Imp/Isc): 20 A / 25 A
Intervallo di tensione in ingresso (Vmp): 20-80 V
Tensione massima in ingresso: 80 V
Tensione massima di sistema: 1.000 V DC (IEC) / 1.500 V DC (UL)
Corrente massima in uscita (Imax): 20 A
Fusibile consigliato: 30 A
Efficienza massima: 99,6%
Spegnimento rapido
Tempo di spegnimento rapido: <30 secondi
Limiti dei conduttori controllati: ≤240 VA, ≤8 A, ≤30 V DC
UL 1741 PVRSE: sì
Comunicazione: wireless (con TAP e CCA) e/o PLC (con trasmettitore RSS Tigo)
Connessioni
Connettori: MC4
Lunghezza cavo di uscita (alla stringa): 1,2 m
Dati generali
Dimensioni (A x L x P): 139,7 x 138,4 x 22,9 mm
Peso: 520 g
Grado di protezione: IP68
Temperatura di esercizio: da -40 °C a +85 °C
Temperatura di stoccaggio: da -20 °C a +65 °C
Altitudine massima: 3.000 m
Garanzia: 5 anni, estesa a 25 anni con monitoraggio Tigo CCA e TAP
Certificazioni: FCC; IC; CE-EMC; CE-RED; CISPR 31; CSA 22.2; IEC 62109; UL 1741 PVRSE/PVRSS; UL 3741 PVHCE; UKCA
