Descrizione

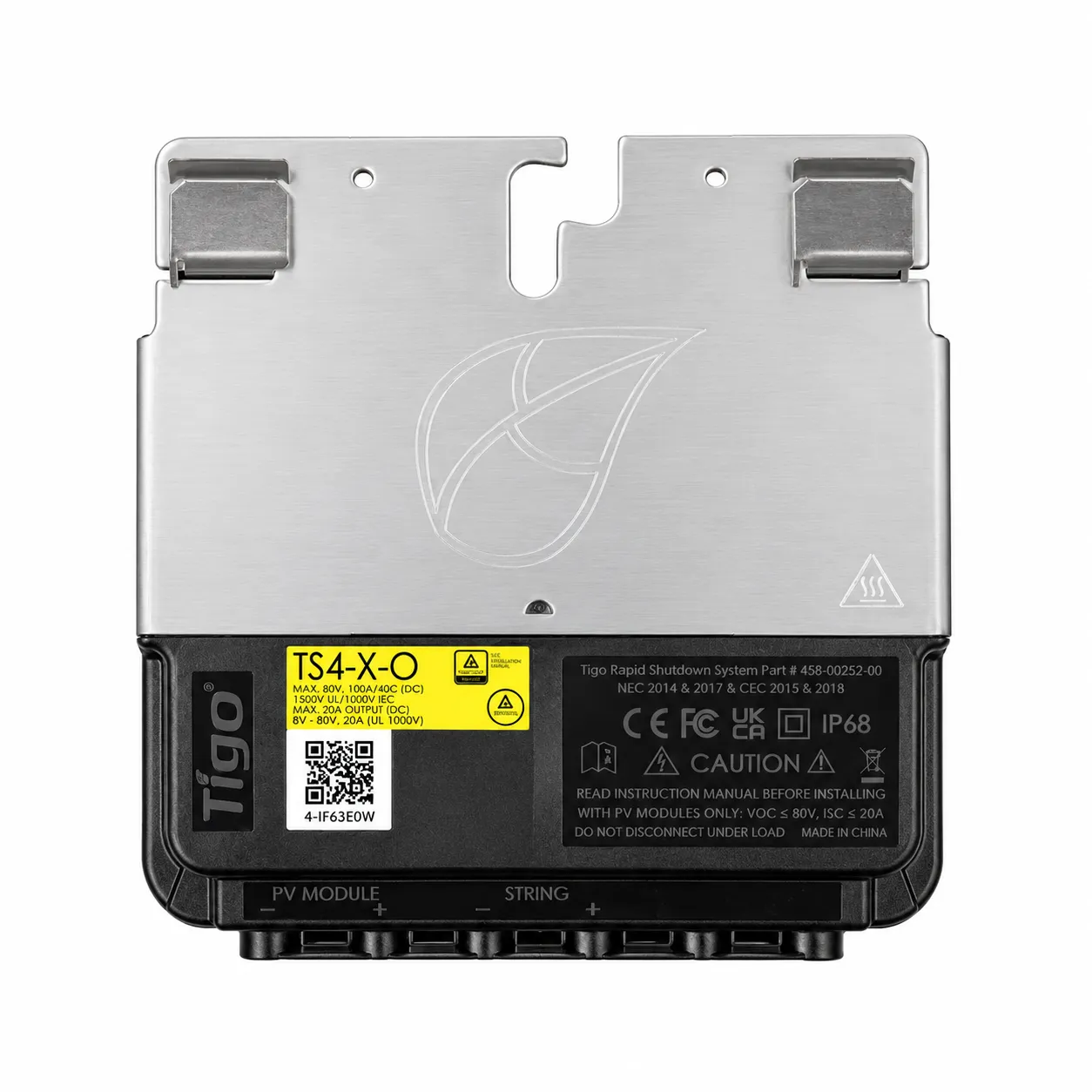

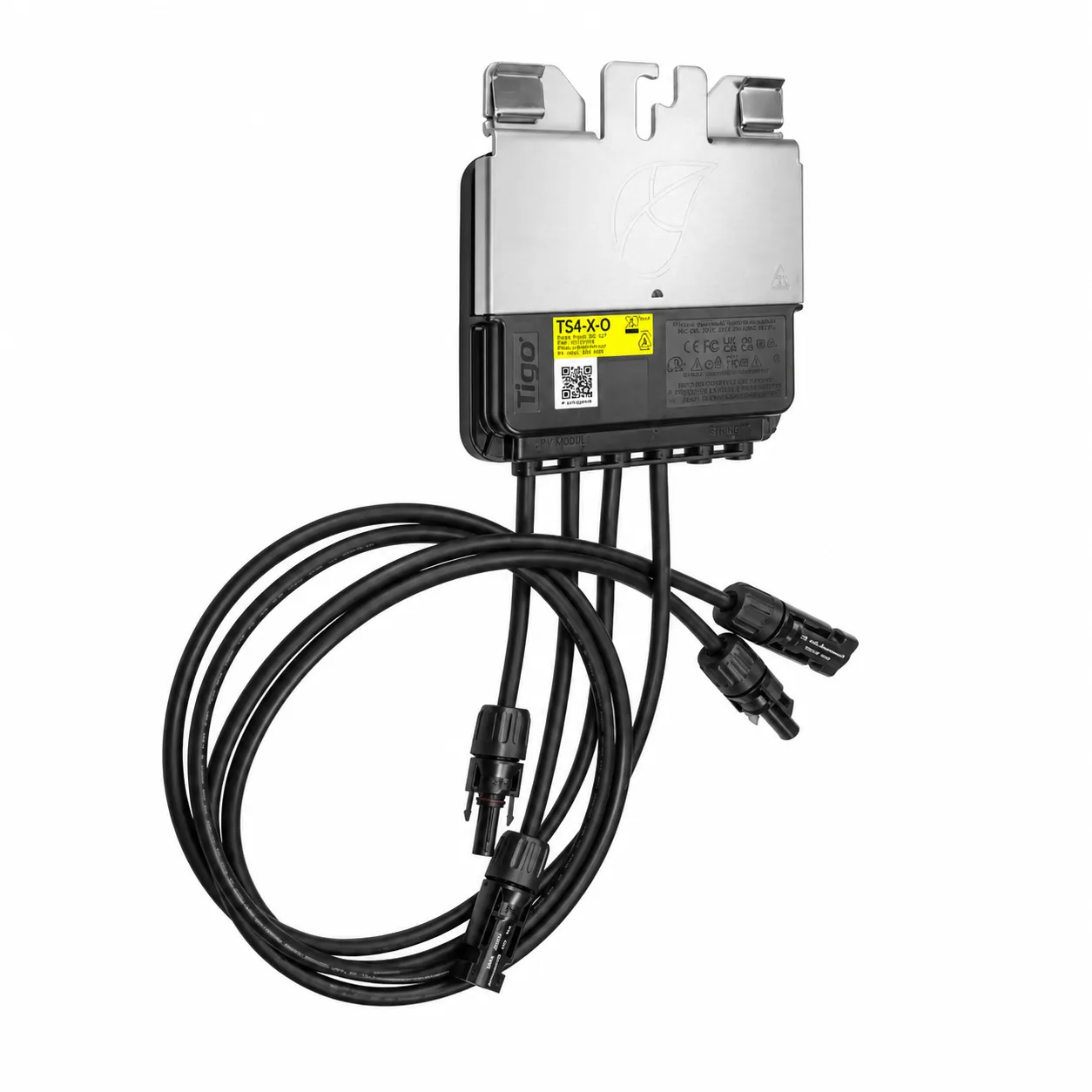

Il Tigo TS4-X-O è l’ottimizzatore add-on della piattaforma Tigo TS4-X, progettato per i moduli fotovoltaici più recenti ad alta potenza e alta corrente: supporta moduli fino a 800 W, con una corrente di cortocircuito fino a 25 A e una corrente nel punto di massima potenza fino a 20 A. Porta ottimizzazione a livello di modulo, monitoraggio e spegnimento rapido sia nei nuovi impianti sia negli impianti esistenti (retrofit).
Si installa su un singolo modulo fotovoltaico e, grazie alla tecnologia brevettata Tigo, ne ottimizza la produzione con un’efficienza massima del 99,6%, riducendo al minimo gli effetti del mismatch tra i moduli e dell’ombreggiamento. È compatibile con migliaia di modelli di inverter di oltre 50 marchi diversi.
Abbinato al Tigo Access Point (TAP) e al Cloud Connect Advanced (CCA), offre il monitoraggio a livello di modulo con la piattaforma Tigo Energy Intelligence, per una messa in servizio più rapida e un monitoraggio remoto completo, e lo spegnimento rapido certificato: in meno di 30 secondi la tensione dei conduttori viene ridotta a livelli di sicurezza (≤30 V DC). Con il trasmettitore RSS Tigo (opzionale) supporta anche lo spegnimento rapido multi-fattore, comunicando via PLC, per una sicurezza ancora maggiore.
L’installazione è semplice e veloce: si fissa direttamente sulla cornice del modulo o, rimuovendo le clip, sulla struttura di montaggio. Il design resistente, il grado di protezione IP68 e l’ampio intervallo di temperatura da -40 °C a +85 °C riducono i tempi di inattività e gli interventi di manutenzione.
⚠️ Note importanti:
CCA e TAP necessari: per il monitoraggio e lo spegnimento rapido servono il Tigo Cloud Connect Advanced (CCA) e il Tigo Access Point (TAP), non inclusi. Il trasmettitore RSS Tigo per lo spegnimento rapido multi-fattore è opzionale e non incluso.
Garanzia: la garanzia è di 5 anni, estesa a 25 anni con il monitoraggio tramite Tigo CCA e TAP: il sistema va registrato sul portale Tigo entro 90 giorni e deve restare sempre collegato a Internet.
Compatibilità: prima dell’acquisto va verificata la compatibilità con i moduli e con l’inverter.
Un ottimizzatore per ogni modulo: ogni TS4-X-O si collega a un solo modulo fotovoltaico.
SPECIFICHE TECNICHE TIGO TS4-X-O
Dati elettrici
Moduli collegabili: 1
Potenza massima in uscita (Pmax): 800 W
Corrente massima (Imp/Isc): 20 A / 25 A
Intervallo di tensione in ingresso (Vmp): 20-80 V
Tensione massima in ingresso: 80 V
Tensione massima di sistema: 1.000 V DC (IEC) / 1.500 V DC (UL)
Corrente massima in uscita (Imax): 20 A
Fusibile consigliato: 30 A
Efficienza massima: 99,6%
Spegnimento rapido
Tempo di spegnimento rapido: <30 secondi
Limiti dei conduttori controllati: ≤240 VA, ≤8 A, ≤30 V DC
UL 1741 PVRSE: sì
Comunicazione: wireless (con TAP e CCA) e/o PLC (con trasmettitore RSS Tigo)
Connessioni
Connettori: MC4
Lunghezza cavi di ingresso (dal modulo): 0,6 m
Lunghezza cavi di uscita (alla stringa): 1,2 m
Dati generali
Dimensioni (A x L x P): 139,7 x 138,4 x 22,9 mm
Peso: 520 g
Grado di protezione: IP68
Temperatura di esercizio: da -40 °C a +85 °C
Temperatura di stoccaggio: da -20 °C a +65 °C
Altitudine massima: 3.000 m
Codice produttore: 501-340612-2502
Garanzia: 5 anni, estesa a 25 anni con monitoraggio Tigo CCA e TAP
Certificazioni: FCC; IC; CE-EMC; CE-RED; CISPR 31; CSA 22.2; IEC 62109; UL 1741 PVRSE/PVRSS; UL 3741 PVHCE; UKCA
