Descrizione

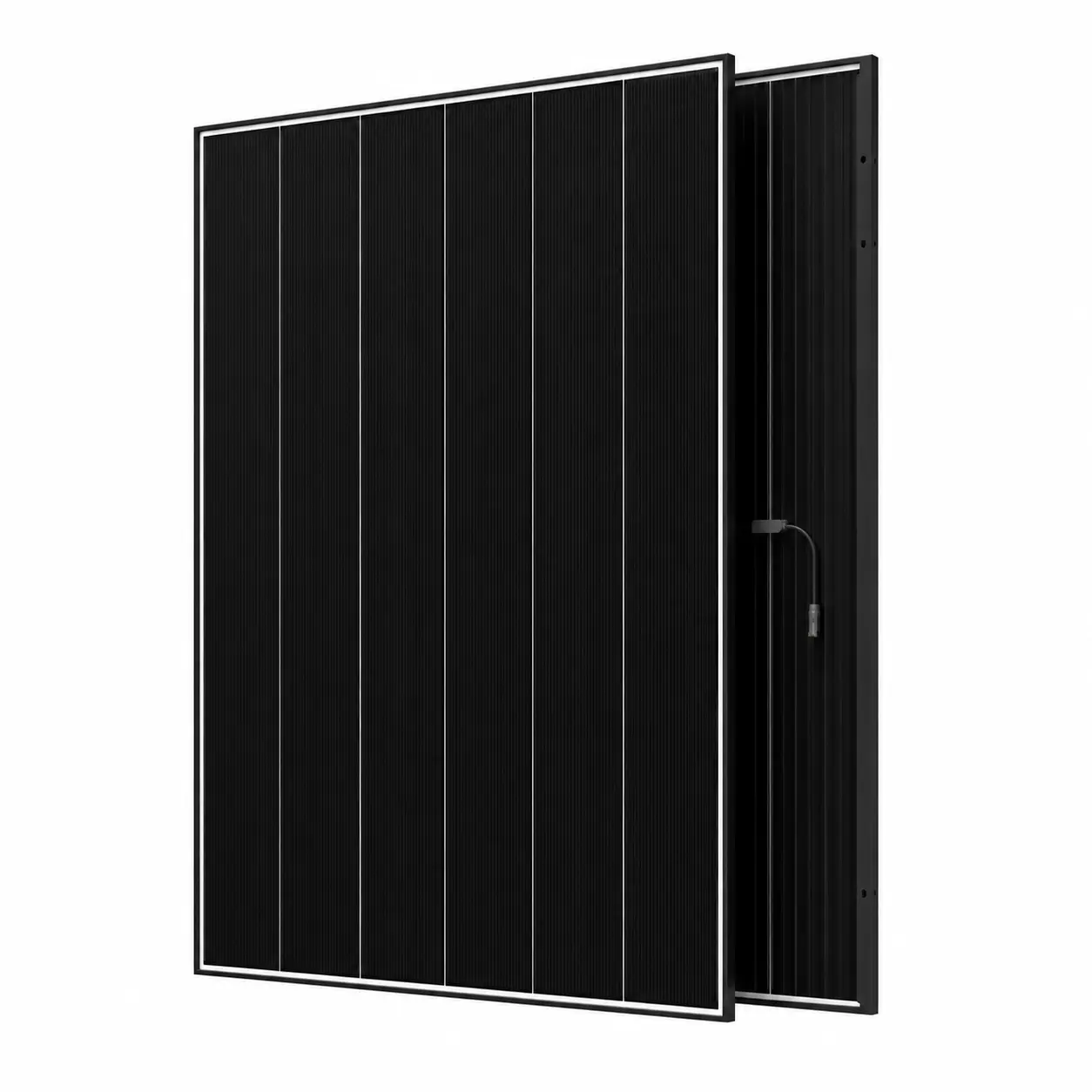

L’AIKO Neostar 3P+60 A540-MCE60Dw è un modulo fotovoltaico bifacciale a doppio vetro di terza generazione da 540 W, con celle N-Type ABC (All Back Contact), pensato per gli impianti residenziali e commerciali dove servono alta potenza, rendimento e lunga durata.
Grazie alla tecnologia ABC, tutti i contatti elettrici sono sul retro delle celle: il fronte del modulo è privo di griglia, con un aspetto uniforme ed elegante. L’assenza di contatti frontali aumenta la superficie attiva della cella, per un’efficienza del 24,4%: più potenza sullo stesso spazio disponibile.
Essendo bifacciale, il modulo produce energia anche dal lato posteriore, sfruttando la luce riflessa dal tetto o dal terreno: in condizioni di riferimento con irraggiamento posteriore (BNPI) la potenza sale fino a 570 W. Il guadagno reale dipende dal tipo di installazione e dalla superficie sottostante, ed è maggiore su superfici chiare e con moduli sollevati.
Il modulo è progettato per produrre di più nelle condizioni reali: l’ottimizzazione dell’ombreggiamento parziale limita le perdite quando una parte del modulo è in ombra, mentre il coefficiente di temperatura di -0,26%/°C riduce il calo di produzione nelle giornate calde. La tecnologia ABC limita inoltre la temperatura dei punti caldi (hotspot) e offre una maggiore resistenza alle microfratture.
La struttura a doppio vetro (2 + 2 mm) con cornice in alluminio anodizzato nero protegge le celle e garantisce una lunga durata: il modulo resiste a carichi fino a 5.400 Pa sul fronte e 2.400 Pa sul retro e a grandine da 35 mm a 23 m/s. Il degrado è molto contenuto: massimo 1% il primo anno e 0,35% annuo dal 2° al 30° anno, con una potenza garantita dell’88,85% dopo 30 anni.
AIKO offre una garanzia di 15 anni sul prodotto, estendibile a 25 anni, e una garanzia lineare di 30 anni sulle prestazioni.
SPECIFICHE TECNICHE AIKO NEOSTAR 3P+60 A540-MCE60DW
Caratteristiche elettriche (STC)
Potenza massima (Pmax): 540 W
Tolleranza di potenza: 0 / +3%
Tensione a vuoto (Voc): 45,60 V
Tensione alla massima potenza (Vmp): 38,40 V
Corrente di cortocircuito (Isc): 14,84 A
Corrente alla massima potenza (Imp): 14,07 A
Efficienza del modulo: 24,4%
Caratteristiche elettriche (NOCT)
Potenza massima (Pmax): 409 W
Tensione a vuoto (Voc): 43,26 V
Tensione alla massima potenza (Vmp): 36,43 V
Corrente di cortocircuito (Isc): 11,99 A
Corrente alla massima potenza (Imp): 11,25 A
Caratteristiche elettriche con guadagno bifacciale (BNPI)
Potenza massima (Pmax): 570 W
Tensione a vuoto (Voc): 45,60 V
Tensione alla massima potenza (Vmp): 38,40 V
Corrente di cortocircuito (Isc): 15,64 A
Corrente alla massima potenza (Imp): 14,85 A
Coefficienti di temperatura
Coefficiente di temperatura di Pmax: -0,26%/°C
Coefficiente di temperatura di Voc: -0,22%/°C
Coefficiente di temperatura di Isc: +0,05%/°C
Specifiche del prodotto
Tipo di modulo: bifacciale a doppio vetro
Tipo di cella: N-Type ABC (All Back Contact)
Numero di celle: 120 (6 x 20)
Vetro: doppio vetro semi temperato rivestito, 2,0 + 2,0 mm
Cornice: alluminio anodizzato nero
Scatola di giunzione: IP68, 3 diodi di bypass
Cavo: 4 mm², lunghezza circa 1.200 mm
Connettore: Stäubli MC4-EVO2A
Dimensioni: 1954 x 1134 x 30 mm
Peso: 27,1 kg (±3%)
Condizioni operative
Temperatura di esercizio: da -40 °C a +70 °C
Tensione massima di sistema: 1.500 V DC
Corrente massima fusibili in serie: 30 A
Classe di protezione: Classe II
Tolleranza Voc e Isc: ±3%
Carico statico massimo: fronte 5.400 Pa, retro 2.400 Pa
Test della grandine: 35 mm di diametro a 23 m/s
Classe di resistenza al fuoco: IEC Classe A
Garanzia e degrado
Garanzia sul prodotto: 15 anni (estendibile a 25 anni)
Garanzia sulle prestazioni: 30 anni (lineare)
Degrado il primo anno: ≤1%
Degrado annuo dal 2° al 30° anno: ≤0,35%
Potenza garantita dopo 30 anni: 88,85%
Certificazioni: IEC 61215; IEC 61730; 2014/35/UE; ISO 9001:2015; ISO 14001:2015; ISO 45001:2018
