Descrizione

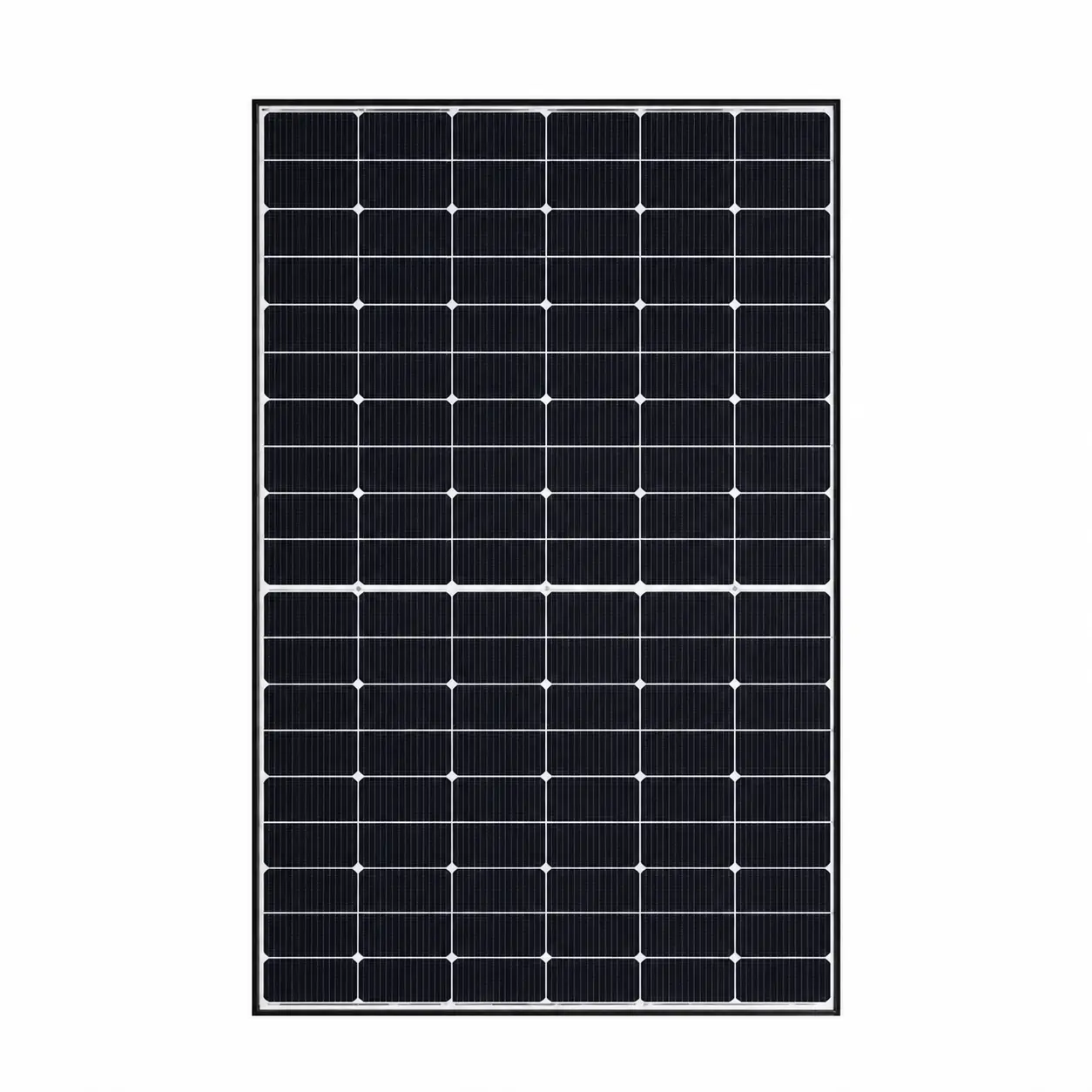

Il Meyer Burger White 390 è un modulo fotovoltaico monofacciale a vetro singolo con celle ad eterogiunzione (HJT) da 390 W, prodotto in Germania e progettato in Svizzera, pensato per gli impianti su tetto residenziale e commerciale.
Le celle HJT di Meyer Burger uniscono diversi strati di silicio in una struttura che assorbe più luce rispetto alle celle tradizionali e fa scorrere l’energia con meno resistenza: il modulo rende bene anche con luce debole, per esempio al mattino, alla sera o con il cielo nuvoloso. Il coefficiente di temperatura di -0,259%/°C limita inoltre il calo di produzione nelle giornate calde.
Le 120 mezze celle in silicio monocristallino di tipo N sono collegate con la tecnologia brevettata SmartWire Connection Technology (SWCT™): al posto delle tradizionali barre di collegamento, sottilissimi fili riducono l’ombra sulle celle fino al 30%, aumentando la produzione, e rendono le celle più stabili e meno vulnerabili alle microfratture.
Il modulo ha un vetro solare temprato da 3,2 mm con rivestimento antiriflesso sul fronte, un backsheet bianco sul retro e una cornice in alluminio anodizzato nero. Resiste a carichi di progetto fino a 4.000 Pa in pressione e 2.666 Pa in depressione. Il degrado è contenuto: massimo 2% il primo anno e 0,25% annuo, con una potenza dichiarata del 92% dopo 25 anni.
SPECIFICHE TECNICHE MEYER BURGER WHITE 390
Caratteristiche elettriche (STC)
Potenza massima (Pmax): 390 W
Tolleranza di potenza: -0 / +5 W
Tensione a vuoto (Voc): 44,5 V
Tensione alla massima potenza (Vmpp): 37,9 V
Corrente di cortocircuito (Isc): 10,8 A
Corrente alla massima potenza (Impp): 10,3 A
Efficienza del modulo: 21,2%
Caratteristiche elettriche (NMOT)
Potenza massima (Pmax): 294 W
Tensione a vuoto (Voc): 42,2 V
Tensione alla massima potenza (Vmpp): 35,9 V
Corrente di cortocircuito (Isc): 8,7 A
Corrente alla massima potenza (Impp): 8,2 A
Coefficienti di temperatura
Coefficiente di temperatura di Pmpp: -0,259%/°C
Coefficiente di temperatura di Voc: -0,234%/°C
Coefficiente di temperatura di Isc: +0,033%/°C
Temperatura nominale di esercizio del modulo (NMOT): 44 ±2 °C
Specifiche del prodotto
Tipo di modulo: monofacciale, vetro singolo con backsheet bianco
Tipo di cella: 120 mezze celle, monocristallino tipo N, HJT con SWCT™
Copertura anteriore: vetro solare temprato 3,2 mm con rivestimento antiriflesso
Copertura posteriore: backsheet bianco
Cornice: alluminio anodizzato nero
Scatola di giunzione: 3 diodi, IP68
Cavo: 4 mm², lunghezza 1,2 m
Connettore: MC4, MC4-Evo2, UKT Energy PV-CO02 o TE Connectivity PV4-S1 (a seconda della fornitura)
Dimensioni: 1767 x 1041 x 35 mm
Peso: 19,7 kg
Condizioni operative
Temperatura di esercizio: da -40 °C a +85 °C
Tensione massima di sistema: 1.000 V
Corrente inversa massima (OCPR): 20 A
Classe di protezione: Classe II
Carico di prova massimo: +6.000 / -4.000 Pa
Carico di progetto massimo: +4.000 / -2.666 Pa
Reazione al fuoco: Classe E (EN 13501-1); B2; BROOF(t1); Tipo 4 (UL 61730)
Garanzia e degrado
Garanzia sul prodotto: 25 anni
Garanzia sulle prestazioni: 25 anni
Degrado il primo anno: ≤2%
Degrado annuo: ≤0,25%
Potenza garantita dopo 25 anni: 92%
Certificazioni: IEC 61215:2016; IEC 61730:2016; UL 61730-1; UL 61730-2; PID (IEC 62804); nebbia salina (IEC 61701); ammoniaca (IEC 62716); polvere e sabbia (IEC 60068); polvere e sabbia (IEC 60068)
