Descrizione
Il Tigo RSS Transmitter Dual Core è il trasmettitore di spegnimento rapido che completa il sistema di sicurezza Tigo della linea Fire Safety. Abbinato ai dispositivi TS4-A-F, TS4-A-2F e TS4-X-F installati sui moduli, permette lo spegnimento rapido a livello di modulo dell’impianto fotovoltaico.
Il trasmettitore invia ai dispositivi un segnale di mantenimento (keep-alive) tramite comunicazione su linea elettrica (PLC), attraverso i cavi di stringa. Finché il segnale è presente, i moduli restano collegati e producono energia. Quando il trasmettitore viene spento, manualmente o automaticamente (per esempio in caso di mancanza di rete), i dispositivi portano i moduli in spegnimento rapido, abbassando la tensione dell’impianto a livelli sicuri. Alla riaccensione del trasmettitore, la produzione riprende in automatico.

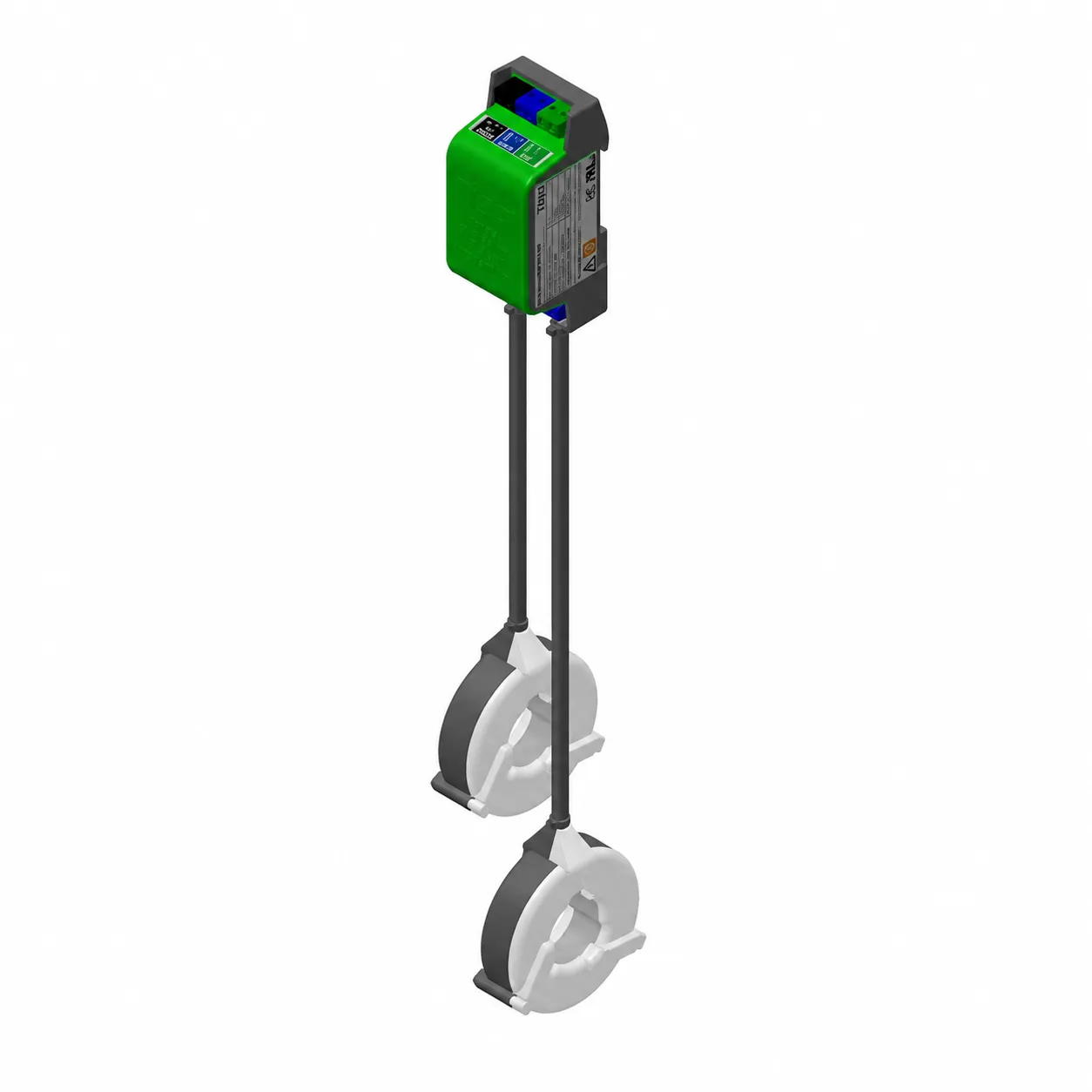

La versione Dual Core è dotata di due nuclei (core) a cui collegare i conduttori di stringa: ogni nucleo può accogliere fino a 10 conduttori di stringa, per un totale di fino a 20 stringhe per trasmettitore. Il nucleo bicolore garantisce la corretta direzione del segnale.
Grazie alla tecnologia brevettata Pure Signal, fino a 10 trasmettitori possono essere collegati tra loro e sincronizzati per inviare un unico segnale coordinato. In questo modo si riducono le interferenze tra trasmettitori (crosstalk) negli impianti più grandi, con più inverter. È quindi una soluzione scalabile, adatta sia agli impianti residenziali sia ai grandi impianti commerciali.

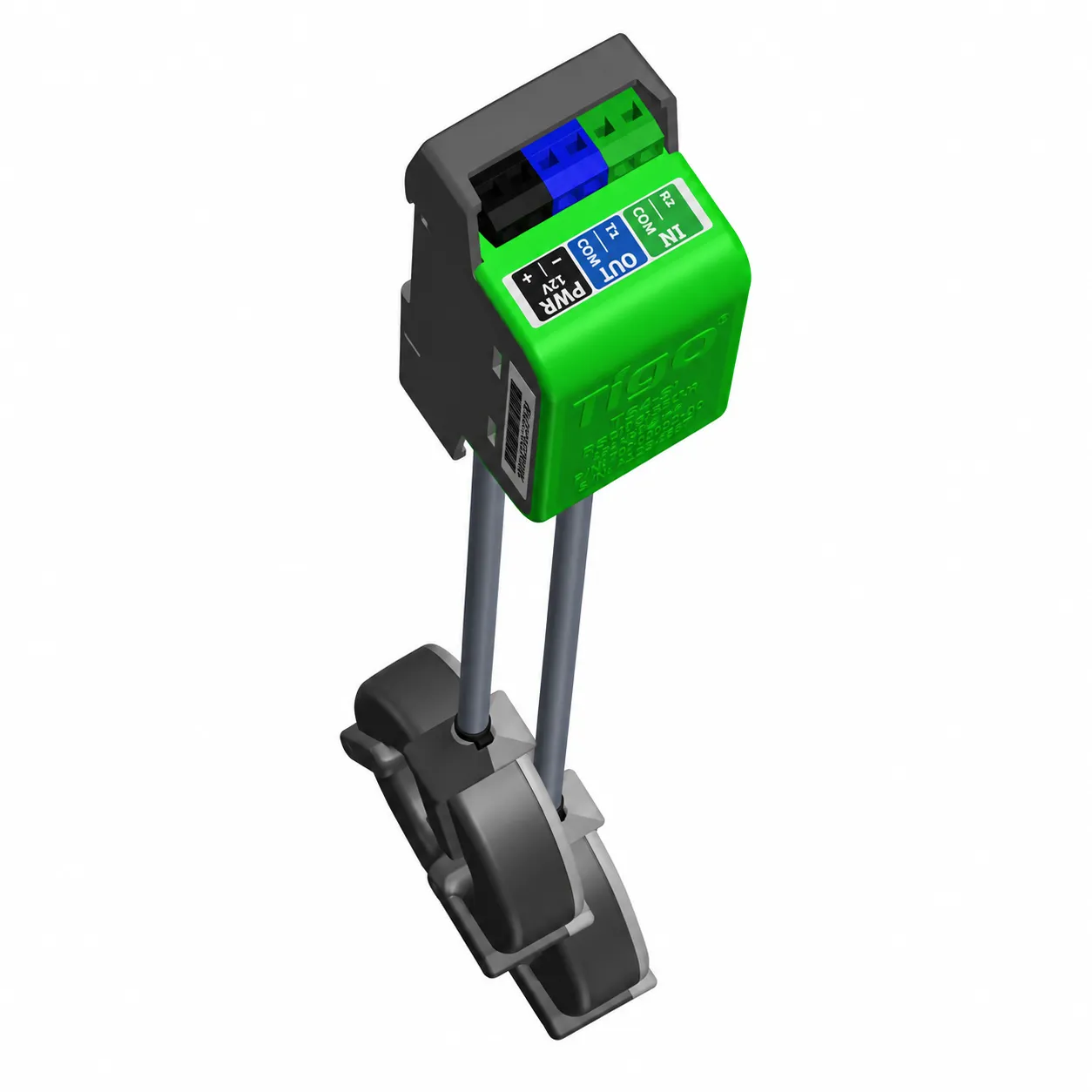

Il trasmettitore si monta su guida DIN (TS35/7,5 o TS35/15), è facile e veloce da installare e non richiede messa in servizio. È compatibile con la maggior parte degli inverter in commercio.
⚠️ Note importanti:
Alimentatore non incluso: il trasmettitore richiede un’alimentazione a 12 V DC (±2%, 1 A), da acquistare a parte.
Box da esterno non incluso: il trasmettitore va installato su guida DIN in un quadro elettrico o in un ambiente protetto. Il box da esterno Tigo IP67 è un accessorio opzionale.
Compatibilità: il trasmettitore serve solo per i dispositivi Fire Safety TS4-A-F, TS4-A-2F e TS4-X-F, che comunicano in PLC. Non serve per i dispositivi che comunicano in wireless con TAP e CCA (TS4-A-O, TS4-A-S, TS4-X-O, TS4-X-S).
Inverter con trasmettitore integrato: molti inverter hanno il trasmettitore Tigo già integrato. In questo caso il trasmettitore esterno non è necessario: verificare l’inverter prima dell’acquisto.
Collegamento dei conduttori: in ogni nucleo vanno fatti passare solo i conduttori negativi o solo i positivi delle stringhe, mai entrambi. Ogni stringa può avere fino a 30 moduli.
Nessuna ottimizzazione e nessun monitoraggio: il trasmettitore gestisce solo lo spegnimento rapido. Il monitoraggio delle stringhe resta quello dell’inverter.
SPECIFICHE TECNICHE TIGO RSS TRANSMITTER DUAL CORE
Trasmettitore
Comunicazione: PLC (su linea elettrica)
Tensione di ingresso: 12 V DC ±2%
Corrente di ingresso: 1 A
Consumo (max / medio): 5,5 W / 0,85 W
Trasmettitori sincronizzabili (Pure Signal): fino a 10
Lunghezza max cavo di sincronizzazione: 30 m
Dimensioni (A x L x P): 90,9 x 38 x 41,3 mm
Peso: 60 g
Montaggio: guida DIN TS35/7,5 o TS35/15
Nuclei (core)
Numero di nuclei: 2
Stringhe max per nucleo: 10 (solo negativi o solo positivi)
Moduli max per stringa: 30
Corrente max per nucleo: 160 A
Tensione max di stringa: 1.500 V DC
Conduttore: 18 AWG, lunghezza 500 mm
Peso per nucleo: 160 g
Dati ambientali
Temperatura di esercizio: da -40 °C a +85 °C
Dati generali
Spegnimento: automatico o manuale
Dispositivi compatibili: Tigo TS4-A-F, TS4-A-2F, TS4-X-F
Alimentatore: non incluso
Codice produttore: 490-00000-52
Certificazioni: UL; FCC; IC; CE; UKCA
