Descrizione

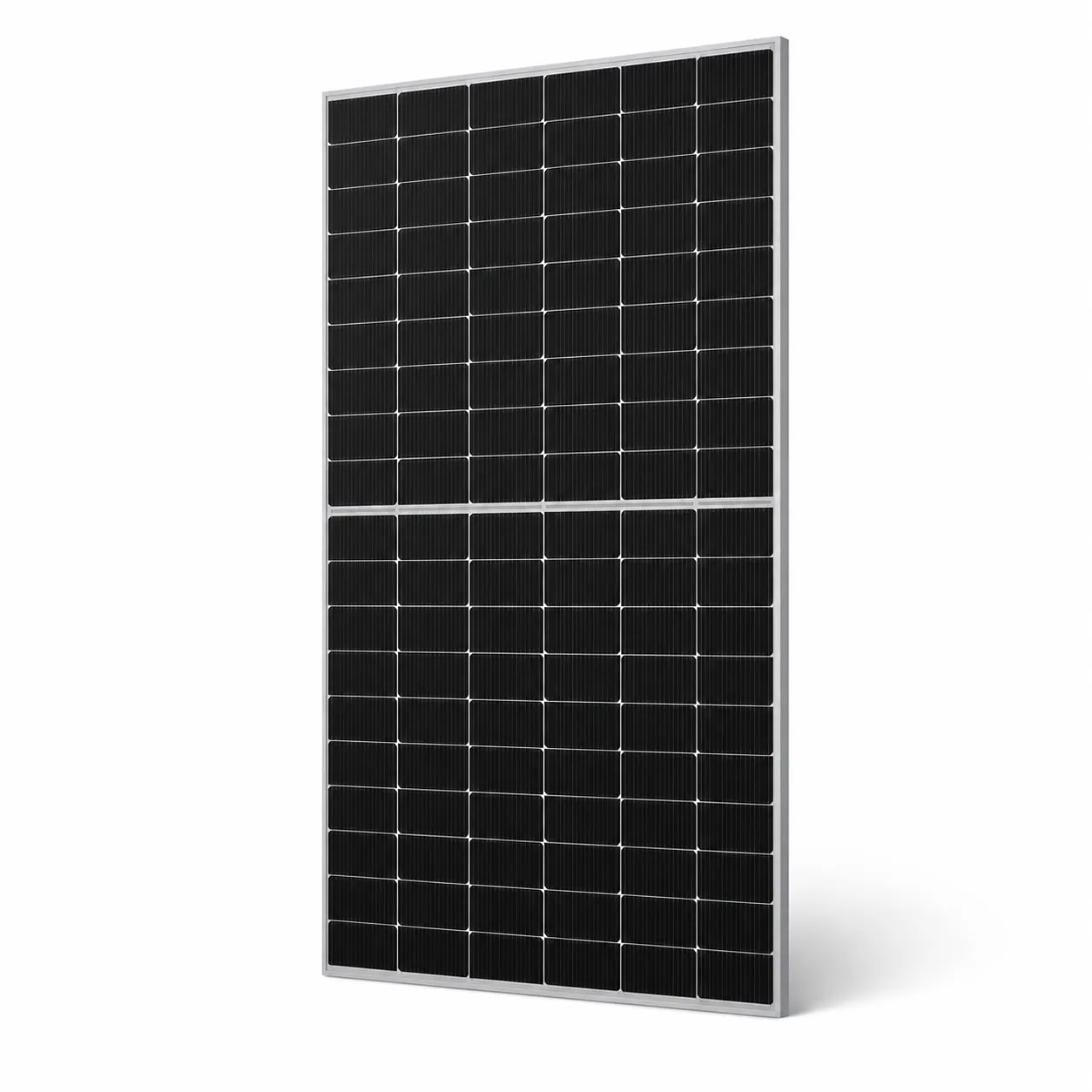

TCL SOLAR HSM-ND54-DR 505 MODULO FOTOVOLTAICO MONOCRISTALLINO 505Wp BIFACCIALE DOPPIO VETRO
TCL Solar è il marchio del Gruppo TCL dedicato allo sviluppo di soluzioni fotovoltaiche innovative e ad alte prestazioni. Grazie a una forte esperienza nel settore dell’energia solare e a continui investimenti in ricerca e sviluppo, l’azienda realizza moduli fotovoltaici progettati per offrire elevata efficienza, affidabilità e lunga durata.
La gamma TCL Solar comprende pannelli fotovoltaici per applicazioni residenziali, commerciali e industriali, realizzati con tecnologie avanzate come TOPCon e Back Contact, che garantiscono un’elevata produzione di energia anche in condizioni ambientali difficili.
L’obiettivo di TCL Solar è rendere l’energia solare sempre più accessibile, contribuendo alla transizione verso un futuro sostenibile attraverso prodotti di qualità, prestazioni elevate e rigorosi standard produttivi.
CARATTERISTICHE MECCANICHE TCL SOLAR HSM-ND54-DR 505Wp
Celle solari: N-Type TOPCon
Vetro: 2,0 mm + 2,0 mm, vetro temprato ad alta trasmissione con rivestimento antiriflesso (AR) sul vetro frontale
Scatola di giunzione: IP68, 3 diodi di bypass
Connettori: Stäubli MC4-EVO2A
Peso: 27 kg
Telaio: alluminio anodizzato nero
Carico massimo: vento 2400 Pa (fronte e retro); neve 5400 Pa (fronte)
Resistenza all’impatto: grandine Ø25 mm a 23 m/s
Dimensioni: 1961 × 1134 × 30 mm
Lunghezza cavi: 1200 mm (±15 mm)
Numero di moduli per pallet: 36
Numero di pallet per container 40′ HQ: 24
Numero di moduli per container: 864
CARATTERISTICHE ELETTRICHE TCL SOLAR HSM-ND54-DR 505Wp
STC
Potenza nominale (Pnom): 505 W
Binning di potenza: 0 / +3 %
Efficienza del modulo: 22,7 %
Tensione al punto di massima potenza (Vmpp): 33,90 V
Corrente al punto di massima potenza (Impp): 14,90 A
Tensione a circuito aperto (Voc): 40,14 V
Corrente di cortocircuito (Isc): 15,88 A
BNPI
Potenza nominale (Pnom): 553 W
Tensione a circuito aperto (Voc): 40,34 V
Corrente di cortocircuito (Isc): 17,31 A
GUADAGNO BIFACCIALE TCL SOLAR HSM-ND54-DR 505Wp
Con guadagno bifacciale del 5%
Potenza massima (Pmax): 530 W
Corrente di cortocircuito (Isc): 16,67 A
Con guadagno bifacciale del 10%
Potenza massima (Pmax): 556 W
Corrente di cortocircuito (Isc): 17,47 A
DATI ELETTRICI TCL SOLAR HSM-ND54-DR 505Wp
Bifaccialità (φPmax/φIsc): 80 % ±5 %
Bifaccialità (φVoc): 98 % ±2 %
Tensione massima del sistema: 1500 V IEC
Temperatura di funzionamento: −40 °C ~ +85 °C
Temperatura di esercizio: −40 °C ~ +70 °C (IEC TS 61326)
Corrente massima del fusibile: 30 A
Coefficiente di temperatura della potenza: −0,29 %/°C
Coefficiente di temperatura della tensione: −0,25 %/°C
Coefficiente di temperatura della corrente: +0,045 %/°C
