Descrizione

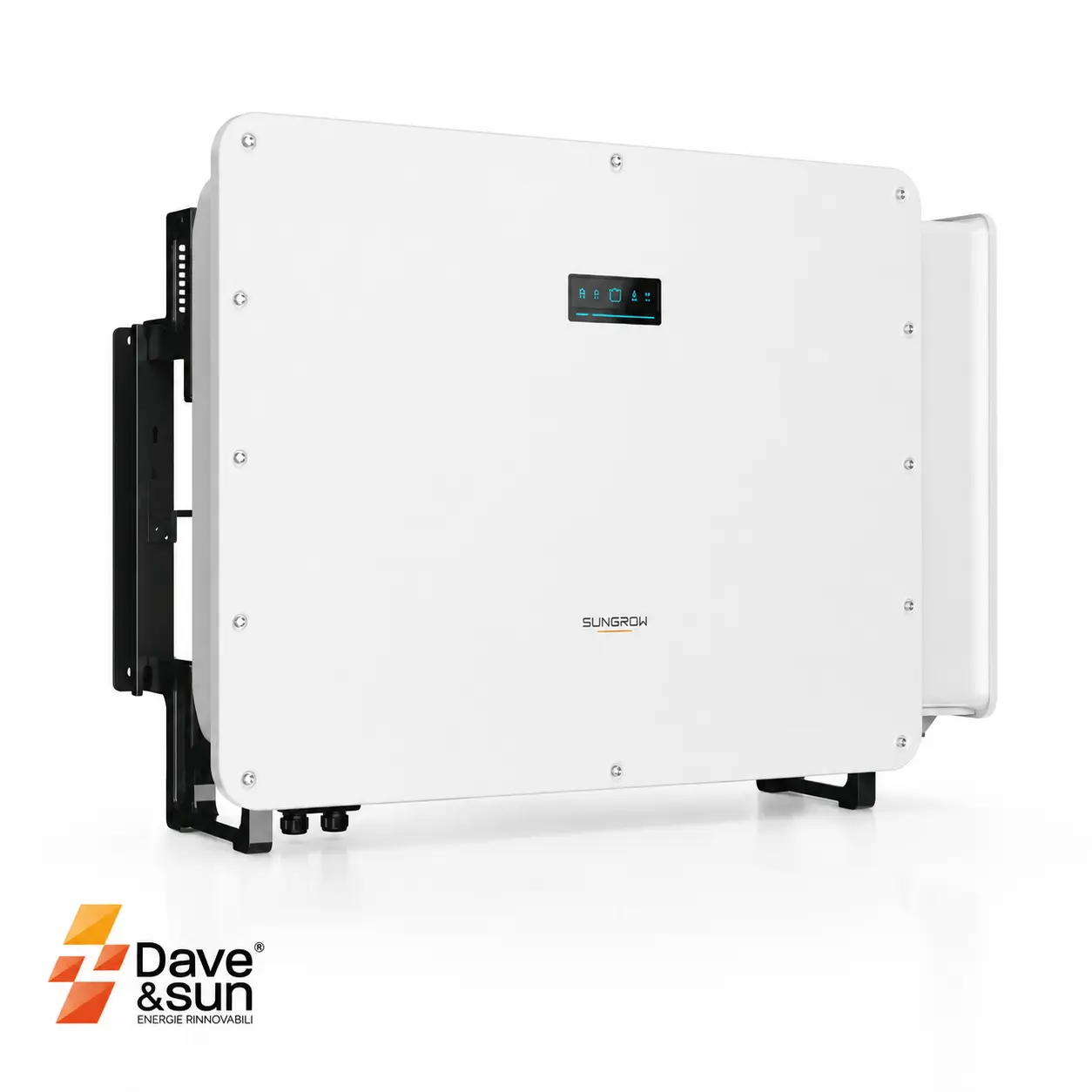

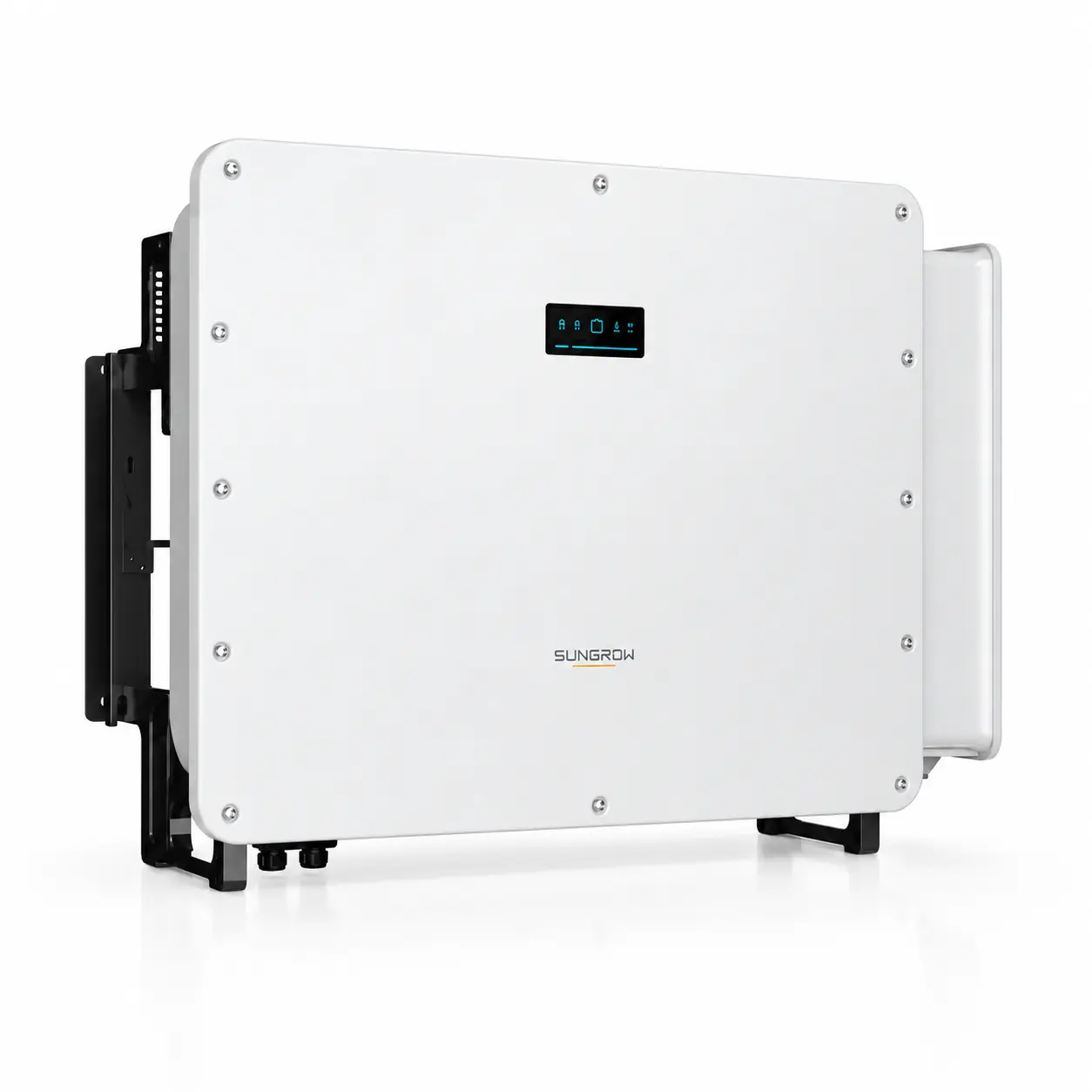

SUNGROW SH125CX INVERTER IBRIDO TRIFASE 125KW
Il Sungrow SH125CX è un inverter ibrido trifase da 125 kW progettato per applicazioni commerciali e industriali che richiedono una gestione integrata di fotovoltaico, accumulo e rete elettrica. Supporta fino a 1100 V lato DC e permette un sovradimensionamento del campo fotovoltaico fino al 200%, offrendo elevata flessibilità nella progettazione dell’impianto.
L’inverter dispone di 10 MPPT indipendenti, con una corrente massima di 40 A per MPPT, ed è quindi adatto anche ai moderni moduli fotovoltaici ad alta potenza e alta corrente. La tecnologia PID Zero® contribuisce alla protezione delle prestazioni dei moduli, mentre l’efficienza massima raggiunge il 98,6%.
La gestione dell’accumulo è uno degli elementi distintivi dello SH125CX: supporta correnti di carica e scarica fino a 200 A e consente di realizzare soluzioni DC-coupled, sia per nuove installazioni sia per il retrofit di impianti esistenti. In caso di interruzione della rete, offre una potenza di backup fino a 125 kW e una commutazione ≤10 ms, garantendo una continuità di alimentazione di livello UPS. Supporta inoltre fino al 150% di sovraccarico in modalità off-grid per 10 secondi e la gestione del carico trifase con 100% di sbilanciamento.
Sul fronte della sicurezza e della protezione, SH125CX integra AFCI 3.0, protezione contro i guasti verso terra, monitoraggio intelligente delle stringhe e protezioni contro sovratensioni DC e AC. Il sistema di raffreddamento ad aria forzata e il grado di protezione IP66, insieme alla classe anticorrosione C5, lo rendono adatto anche ad ambienti industriali e condizioni operative gravose.
Lo SH125CX è predisposto anche per funzioni avanzate di gestione energetica, come time-of-use, dynamic pricing e VPP, consentendo di ottimizzare l’utilizzo dell’energia prodotta e accumulata in funzione delle esigenze dell’impianto e della rete.
SPECIFICHE TECNICHE SUNGROW SH125CX
Dati generali
Modello: SH125CX
Tipologia: Inverter ibrido trifase Multi-MPPT
Topologia: Senza trasformatore
Dimensioni: 1095 × 795 × 360 mm
Peso: ≤ 128 kg
Installazione: Staffa per montaggio a parete
Grado di protezione: IP66
Classe di corrosione: C5
Temperatura di esercizio: -30 °C ~ +60 °C
Umidità relativa: 0–100% senza condensa
Raffreddamento: Raffreddamento intelligente ad aria forzata
Altitudine massima: 3000 m
Rumorosità: ≤ 65 dB(A)
Ingresso DC – Fotovoltaico
Potenza massima di ingresso FV: 250 kWp
Tensione massima di ingresso FV: 1100 V
Tensione minima di ingresso / avviamento: 180 V / 200 V
Tensione nominale di ingresso FV: 600 V
Intervallo di tensione MPPT: 180–1000 V
Numero di MPPT indipendenti: 10
Stringhe FV per MPPT: 2
Corrente massima di ingresso FV: 40 A × 10
Corrente massima di cortocircuito: 50 A × 10
Corrente massima per connettore: 30 A
Ingresso batteria
Tipo di batteria: Batteria agli ioni di litio
Intervallo di tensione batteria: 129–880 V
Tensione minima per avviamento autonomo (black-start): 270 V
Comunicazione: CAN
Corrente massima di carica: 200 A
Corrente massima di scarica: 200 A
Potenza massima di carica: 125 kW
Potenza massima di scarica: 125 kW
Uscita AC
Potenza massima dalla rete: 160 kVA @ 230 V
Potenza nominale di uscita: 125 kW
Potenza apparente massima: 125 kVA
Corrente massima di uscita: 189,9 A
Corrente nominale di uscita: 180,4 A
Tensione nominale: 220/380 V, 230/400 V
Intervallo di tensione: 270–480 V
Frequenza nominale: 50/60 Hz
Intervallo di frequenza: 45–55 Hz / 55–65 Hz
THD: <3%
Fattore di potenza: >0,99 / 0,8 capacitivo–0,8 induttivo
Connessione: 3 / 3-N-PE
Backup
Tensione nominale: 220/380 V, 230/400 V
Frequenza nominale: 50/60 Hz
THDv: <2% alla potenza nominale
Tempo di commutazione: ≤10 ms
Potenza nominale di uscita: 125 kW
Potenza di picco: 1,5 volte la potenza nominale per 10 s
Efficienza
Efficienza massima: 98,6%
Efficienza europea: 98,3%
Protezione e funzioni
Monitoraggio della rete: Sì
Protezione inversione di polarità DC: Sì
Protezione cortocircuito AC: Sì
Protezione correnti di dispersione: Sì
Sezionatore DC: Sì
Monitoraggio guasti a terra: Sì
Monitoraggio corrente stringhe FV: Sì
AFCI: Sì
Protezione sovratensioni: DC Tipo I+II / AC Tipo II
PID Zero: Sì
Protezione inversione polarità ingresso batteria: Sì
Comunicazione
Display: LED, Bluetooth + APP
Comunicazione batteria: CAN
Comunicazione Logger: RS485
Comunicazione Logger–iSolarCloud: WLAN / Ethernet
Ingressi digitali: 2
Uscite digitali: 3
Connessione DC: MC4, max 6 mm²
Connessione AC: Terminale OT/DT, max 300 mm²
