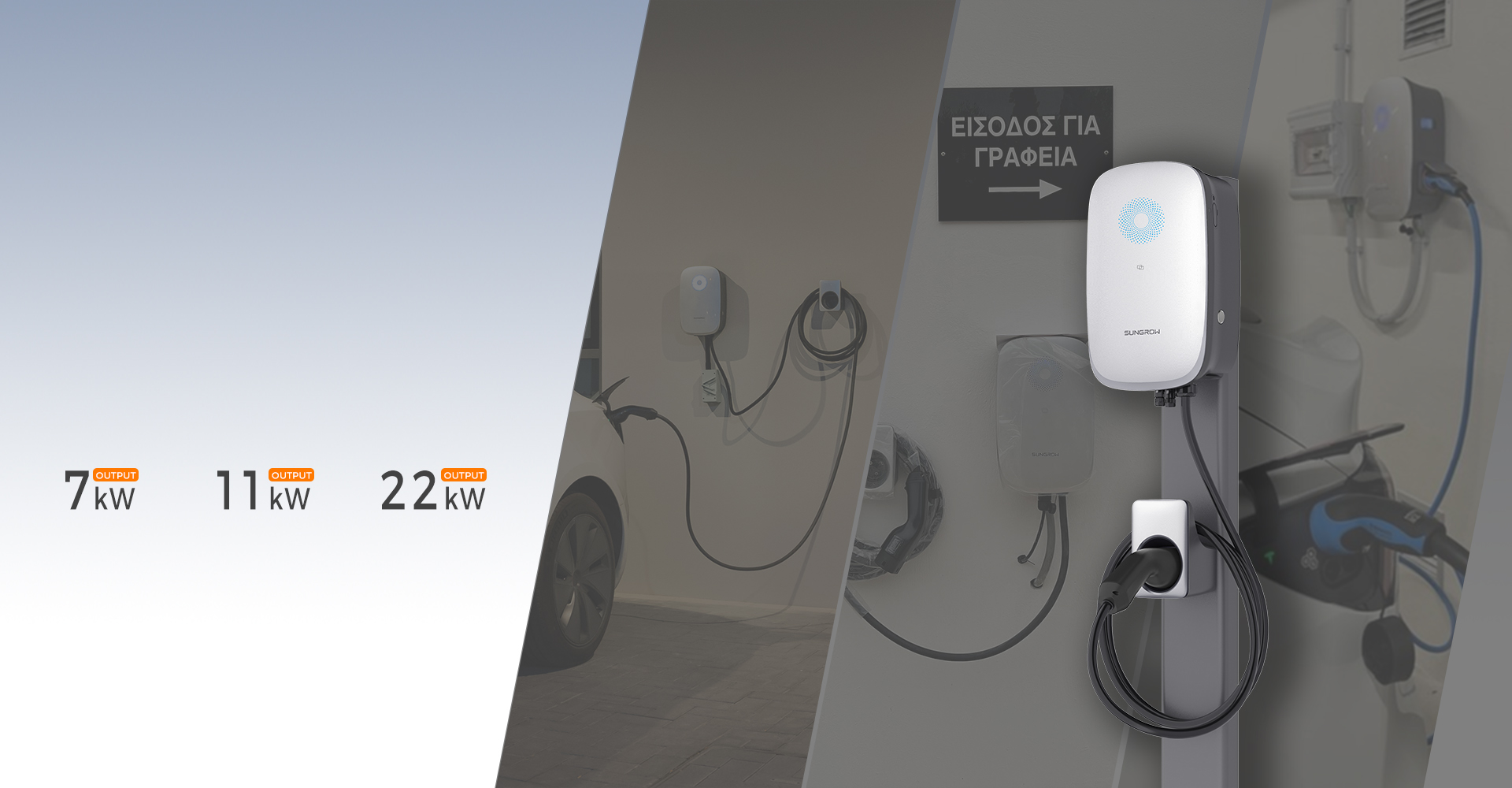

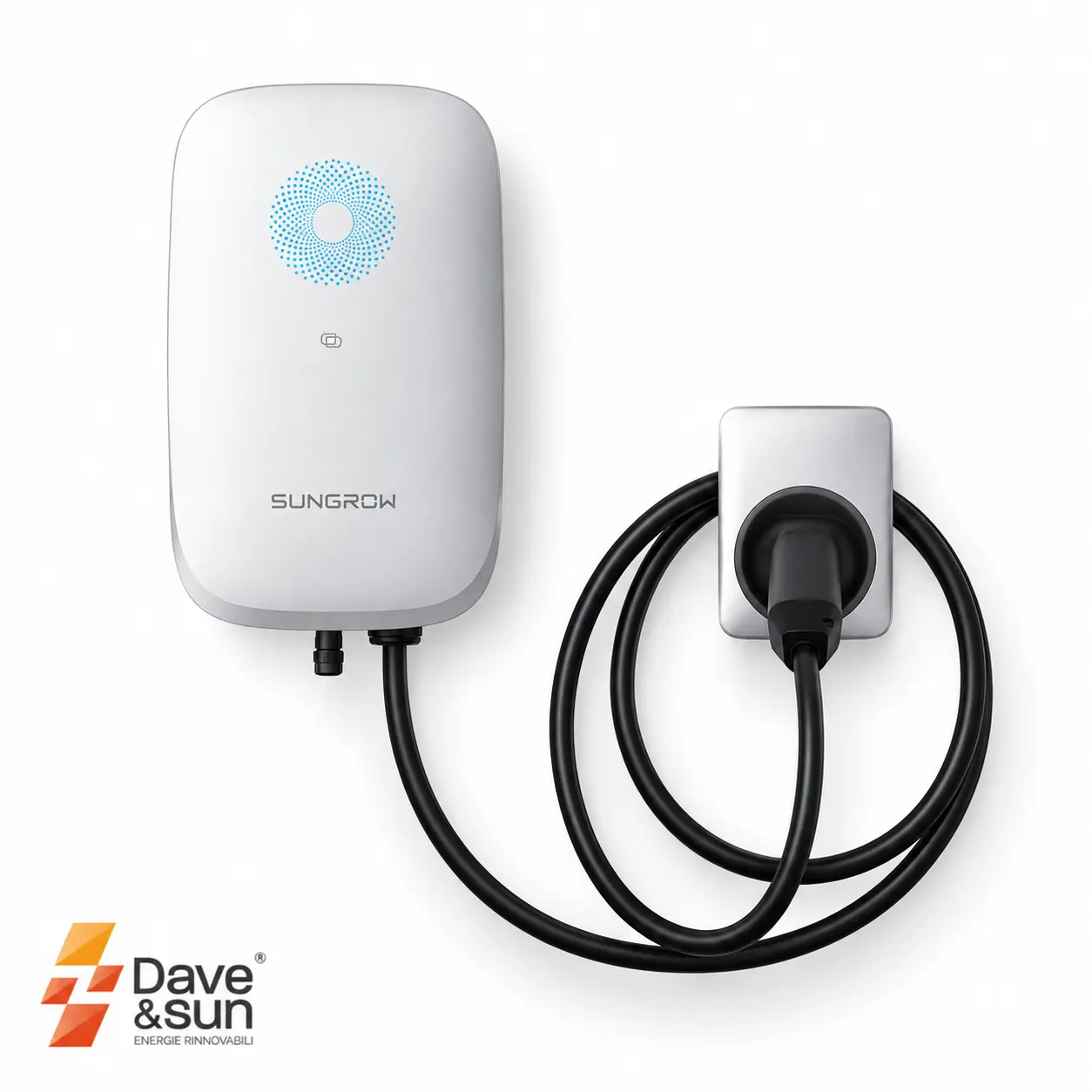

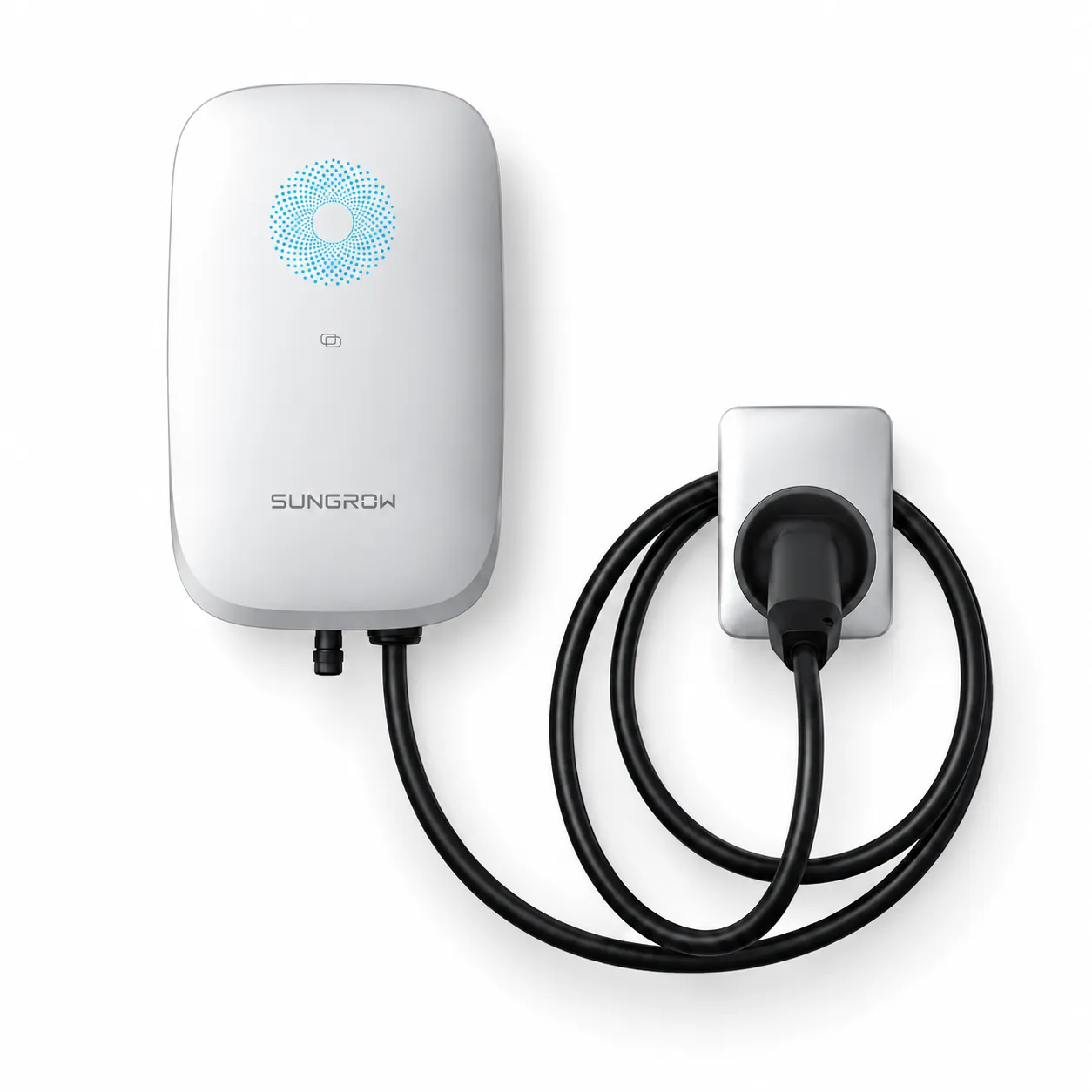

SUNGROW AC22E-01 EV CHARGER 7.4 / 11 / 22 KW
Il Sungrow AC22E-01 è un caricatore AC per veicoli elettrici pensato per applicazioni residenziali e commerciali, con potenze di ricarica disponibili da 7, 11 e 22 kW. La gestione intelligente del carico consente di distribuire dinamicamente la potenza, ottimizzando i consumi e contribuendo a prevenire i sovraccarichi.
Grazie al design plug-and-play, l’installazione può essere completata attraverso una configurazione in soli 5 passaggi. Il caricatore può inoltre essere installato sia a parete sia su palo, offrendo maggiore flessibilità in base alle caratteristiche del luogo di installazione.
L’AC22E-01 è progettato per l’utilizzo sia in ambienti interni che esterni e dispone di protezione IP65 e resistenza agli urti IK10, garantendo un’elevata protezione contro polvere, acqua e sollecitazioni meccaniche.
Il caricatore è disponibile in diverse configurazioni, tra cui la versione con presa, pensata per l’utilizzo con cavi esterni. È adatto a diversi scenari, dalle abitazioni ai luoghi di lavoro, fino alle applicazioni di ricarica semi-pubblica e pubblica.
L’AC22E-01 può inoltre inserirsi nelle soluzioni PV + ESS + EVC di Sungrow, permettendo di integrare la ricarica dei veicoli elettrici con impianti fotovoltaici e sistemi di accumulo. La piattaforma iEnergyCharge consente la gestione dei caricatori e il monitoraggio delle attività di funzionamento e manutenzione.
SUNGROW AC22E-01 EV CHARGER 7.4 / 11 / 22 KW
INGRESSO AC SUNGROW AC22E-01
Tensione di rete: 3 / N / PE, 230 V / 400 V
Frequenza nominale di rete: 50 Hz/60 Hz
Sistema di messa a terra: TT/TN
Corrente massima in ingresso: 32 A
Consumo intrinseco in stand-by: < 6,5 W
USCITA AC SUNGROW AC22E-01
Potenza di ricarica massima: 22 kW o 11 kW con collegamento trifase (configurabile) – 7,4 kW con collegamento monofase
Tensione di ricarica massima: 230 V/400 V
Corrente di ricarica massima: 32 A/16 A (configurabile)
PROTEZIONI E FUNZIONI SUNGROW AC22E-01
Rilevamento corrente di guasto integrato: 6 mA in CC
Compatibilità con dispositivi differenziali esterni: RCBO esterno necessario, tipo A o tipo B a norma CEI 62955
Protezione contro sovraccarichi: Sì
Protezione da temperature eccessivamente elevate: Sì
Protezione contro sovratensione: Sì
Monitoraggio dispersione a terra: Sì
ALM (gestione adattiva del carico): Sì
Commutazione di fase automatica: Sì
INTERFACCIA UTENTE SUNGROW AC22E-01
Display: Indicatore a LED e App
Autenticazione: Plug&Play/Scheda RFID/App iSolarCloud/App iEnergy Charge
Aggiornamento del firmware: Via etere (OTA)
Sistema RFID: Mifare ISO 14443 A
Misurazione energia: Contatore certificato MID (opzionale)
Precisione di misurazione: Classe B
Modalità di ricarica: OCPP/EMS con iEnergyCharge, Ricarica Eco/Ricarica rapida/Ricarica programmata/Ricarica personalizzata con iSolarCloud
Interfaccia di comunicazione: RS485 (verso inverter/contatore Sungrow) WLAN/Ethernet/4G
Protocollo di comunicazione (da caricabatterie a CSMS): OCPP 1.6 J
DATI MECCANICI SUNGROW AC22E-01
Dimensioni (largh. x alt. x prof.): 214 mm x 346 mm x 125 mm
Peso: < 6,65 kg
Metodo di installazione: A parete (standard) A colonnina (opzionale)
Specifica cavo CA: Sezione fino a 5 x 10 mm²
Lunghezza cavo di ricarica: 5 m/7 m (opzionale)
Connettore di ricarica: Tipo 2
DATI AMBIENTALI SUNGROW AC22E-01
Grado di protezione: IP65
Protezione contro gli urti meccanici: IK10
Intervallo di temperatura ambiente di esercizio: Da -30 °C a 50 °C
Intervallo di umidità relativa consentito: 5%-95% (senza condensa)
Massima altitudine di esercizio: 3.000 m
Metodo di raffreddamento: Convezione naturale
DATI GENERALI SUNGROW AC22E-01
Certificazioni: CE, CB, UKCA, RCM, ADQCC, MoIAT, PEA
Conformità: EN 300 328, EN 300 330, EN 301 489-1 / 3 / 17 / 52, EN 301 908-1 / 13, EN 50663, EN 50665, EN CEI 61851-1, EN CEI 61851-21-2, EN CEI 62311, EN 62479
