Descrizione

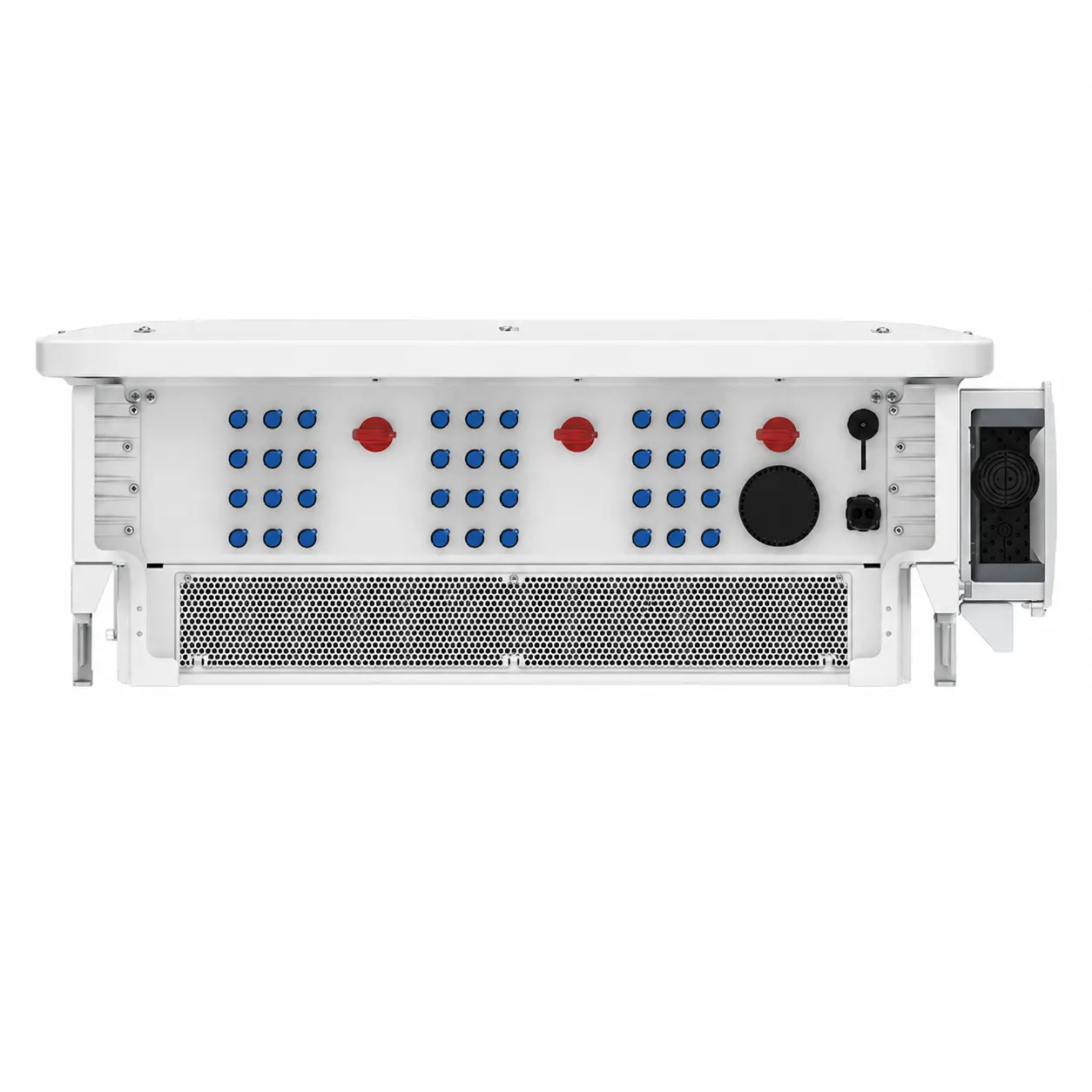

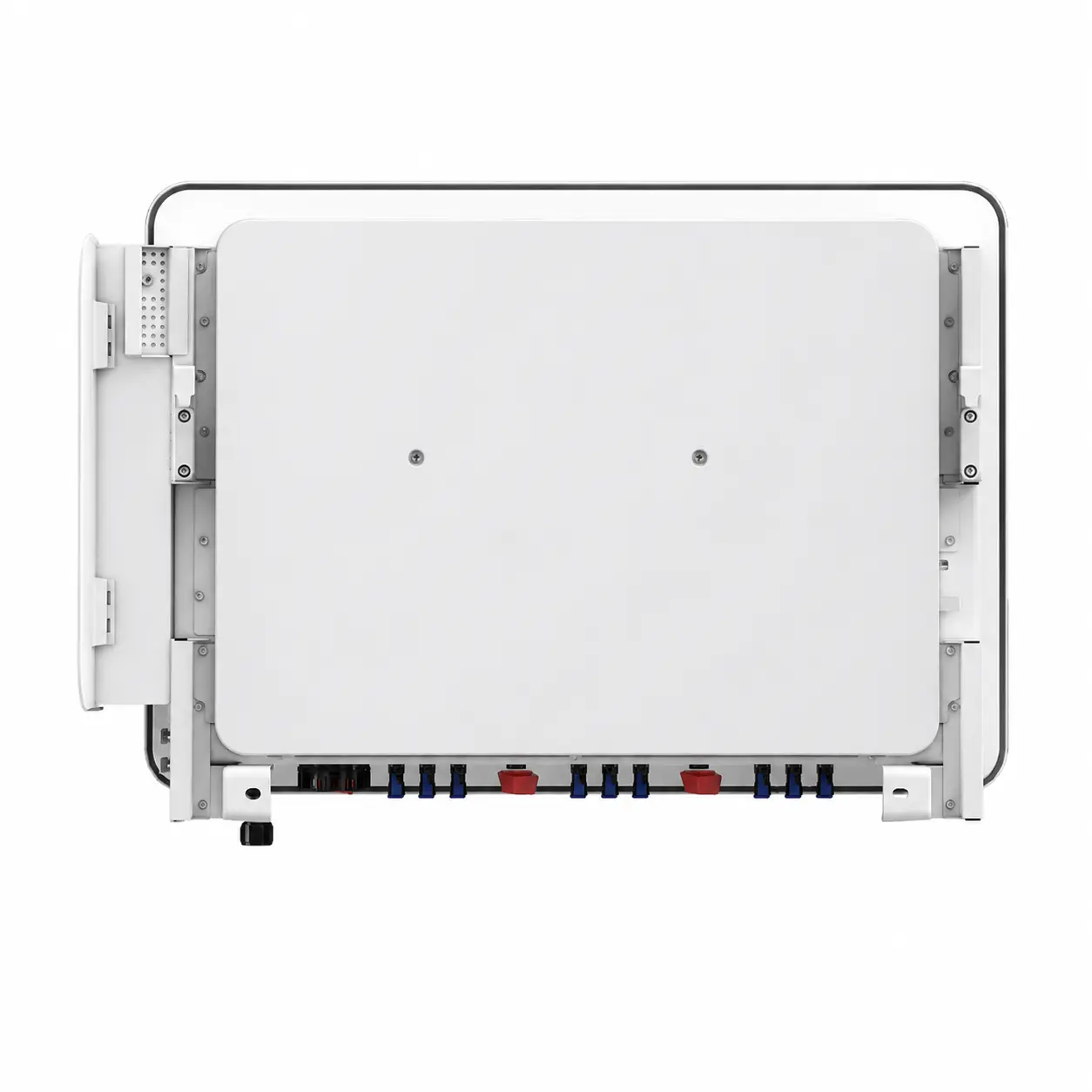

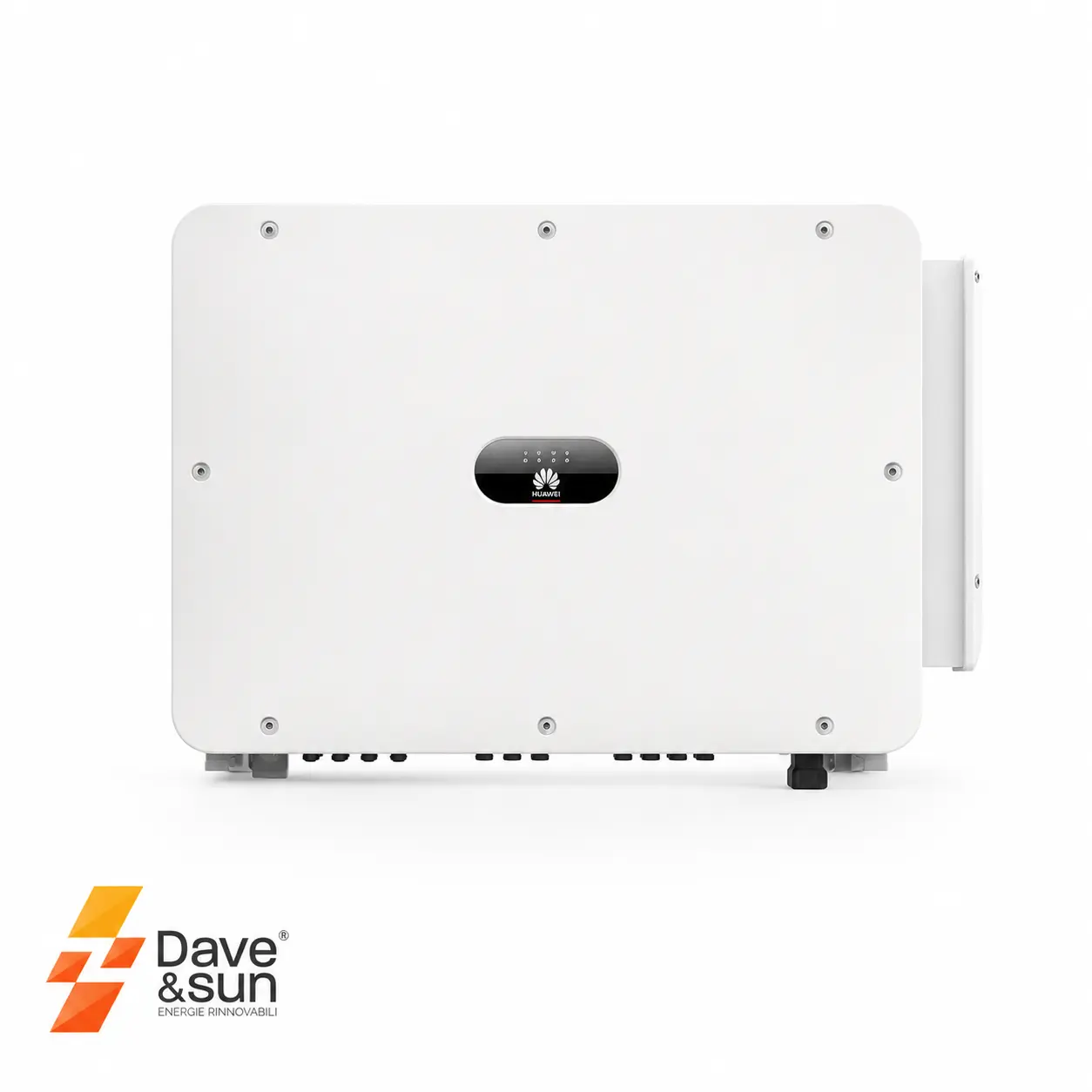

HUAWEI SUN2000-115KTL-M2 INVERTER DI STRINGA TRIFASE 115KW
Il Huawei SUN2000-115KTL-M2 è un inverter di stringa trifase per applicazioni fotovoltaiche commerciali e industriali con elevata densità di potenza. Con 115 kW di potenza nominale AC e fino a 1.100 V di tensione di ingresso DC, è adatto a moderni concetti di stringhe ad alta tensione. Dieci tracker MPP consentono un adattamento fine a diverse configurazioni di generatori e supportano le rese anche in presenza di tetti eterogenei. L’elevato rendimento massimo fino al 98,8% riduce le perdite di conversione in funzionamento continuo. Funzioni di protezione integrate come il rilevamento arco AFCI, il monitoraggio dell’isolamento DC e la protezione contro le sovratensioni rendono l’inverter adatto a connessioni di rete complesse. Il grado di protezione IP66 e l’ampio intervallo di temperatura consentono un’installazione esterna flessibile senza involucri aggiuntivi.
CARATTERISTICHE TECNICHE HUAWEI SUN2000-115KTL-M2
EFFICIENZA
Efficienza massima: 98,6% @ 400 V, 98,8% @ 480 V
Efficienza europea: 98,4% @ 400 V, 98,6% @ 480 V
INGRESSO FOTOVOLTAICO (DC)
Tensione massima di ingresso: 1.100 V
Corrente massima per MPPT: 30 A
Corrente massima per ingresso: 20 A
Corrente massima di cortocircuito per MPPT: 40 A
Tensione di avviamento: 200 V
Intervallo di tensione MPPT: 200 – 1.000 V
Tensione nominale di ingresso: 600 V @ 400 Vac, 720 V @ 480 Vac
Numero di MPPT: 10
Numero massimo di ingressi per MPPT: 2
USCITA AC (On-Grid)
Potenza nominale AC: 115.000 W
Potenza apparente massima: 125.000 VA
Potenza attiva massima: 125.000 W
Tensione nominale AC: 400 V / 480 V, 3W+(N)+PE
Frequenza di rete: 50 / 60 Hz
Corrente nominale di uscita: 166,0 A @ 400 V, 138,4 A @ 480 V
Corrente massima di uscita: 182,3 A @ 400 V, 151,9 A @ 480 V
Fattore di potenza: da 0,8 induttivo a 0,8 capacitivo
Distorsione armonica totale (THD): < 3%
PROTEZIONI
Sezionatore lato DC integrato: Sì
Protezione anti-islanding: Sì
Protezione sovracorrente AC: Sì
Protezione inversione polarità DC: Sì
Monitoraggio guasti delle stringhe FV: Sì
Protezione da sovratensioni DC: Tipo II
Protezione da sovratensioni AC: Tipo II
Rilevamento resistenza di isolamento DC: Sì
Monitoraggio corrente residua: Sì
Smart String Level Disconnector: Sì
COMUNICAZIONE
Display: Indicatori LED e App FusionSolar
RS485: Sì
USB: Sì
Smart Dongle 4G / WLAN: Opzionale
Monitoraggio MBUS: Sì (richiede trasformatore di isolamento)
CARATTERISTICHE GENERALI
Dimensioni: 1.035 × 700 × 365 mm
Peso: 93 kg
Temperatura di esercizio: da -25 °C a +60 °C
Sistema di raffreddamento: Smart Air Cooling
Altitudine massima: 4.000 m
Umidità relativa: 0 – 100%
Connettore DC: Amphenol Helios H4
Connettore AC: Connettore stagno + terminale OT/DT
Grado di protezione: IP66
Topologia: Senza trasformatore (Transformerless)
Consumo notturno: < 3,5 W
COMPATIBILITA’ DELL’OTTIMIZZATORE
Ottimizzatore compatibile MBUS DC: MERC-1100W/1300W-P
CERTIFICAZIONI E NORMATIVE
Norme di sicurezza: EN 62109-1/-2, IEC 62109-1/-2, IEC 62116, IEC 61727, IEC 60068, IEC 61683
Normative di connessione alla rete: VDE-AR-N4105, EN 50549-1, EN 50549-2, RD 661, RD 1699, C10/11.
