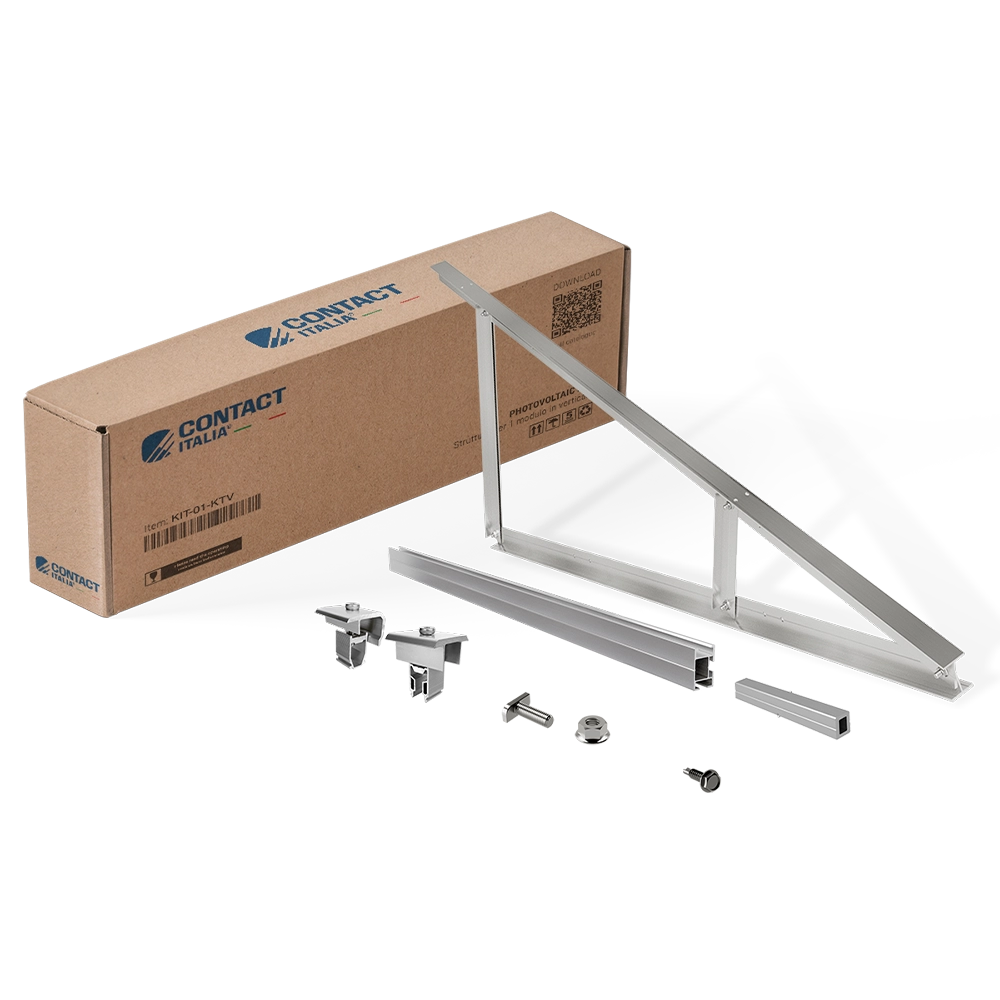

KIT STRUTTURA PER TETTI PIANI CONTACT KIT-01-KTV – 1 MODULO IN VERTICALE

Descrizione

KIT STRUTTURA PER TETTI PIANI CONTACT KIT-01-KTV

1 MODULO IN VERTICALE

Contact Italia è un’azienda specializzata in sistemi di montaggio per impianti fotovoltaici e nella distribuzione di quadri elettrici, progettati per garantire efficienza, sicurezza e facilità d’installazione.
Da oltre 18 anni offrono soluzioni modulari e su misura per tetti piani, falde, a parete, integrate, strutture a terra e agrivoltaiche. Il loro obiettivo è guidare la transizione energetica, affermandosi nel panorama europeo con prodotti affidabili, innovativi e realizzati nel rispetto dell’ambiente.

Kit struttura fotovoltaica con profilo solar pro per pannelli solari in verticale su tetti piani.

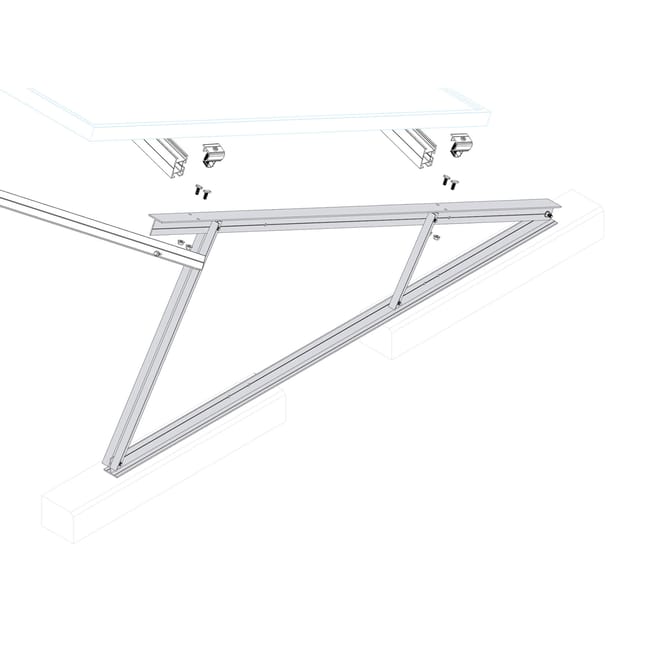

Il kit di montaggio KTV è pensato per facilitare l’installazione di pannelli fotovoltaici in verticale su tetti piani con l’impiego del profilo solar pro. Questo sistema completo include componenti in alluminio e acciaio, progettati per offrire un’installazione sicura e duratura con diverse opzioni di inclinazione (20°, 25°, 30°). Tutti i kit sono componibili, includendo due morsetti centrali aggiuntivi per l’aggancio.
Il kit di montaggio KTV è ideale per installatori professionali e progetti di auto-installazione, offrendo tutti i componenti necessari per un’installazione efficiente, sicura e a lungo termine degli impianti fotovoltaici.

Inclinazione
Supporto con opzioni di inclinazione 20°, 25°, 30°.

Caratteristiche Materiali
Nomenclatura: EN AW 6060; Trattamento superficiale: T6; Carico di rottura a trazione Rm (Mpa): 190; Carico limite di elasticità Rp 0,2 (Mpa): 150; Allungamento su 50 mm (%): 12; Durezza HB: 72; Coefficiente di dilatazione termica lineare tra 20°C e 100°C (1/°K): 23×10⁻⁶; Predisposizione al trattamento superficiale di ossidazione: ottima.

Caratteristiche Tecniche
Campo di applicazione: Tetti piani; Orientamento modulo: Vericale; Profilo installabile: PRT2640, PRT2947, PRT4689; Collegamento al tetto: Fissaggio o Zavorramento; Interasse medio triangolo con profilo PRT2640: 1 m*; Interasse medio triangolo con profilo PRT2947: 1,4 m*; Interasse medio triangolo con profilo PRT4689: 1,7 m*. * I valori indicati per l’interasse possono variare a seconda dei carichi vento e neve del sito di installazione.

KIT STRUTTURA PER TETTI PIANI CONTACT KIT-01-KTV

1 MODULO IN VERTICALE*

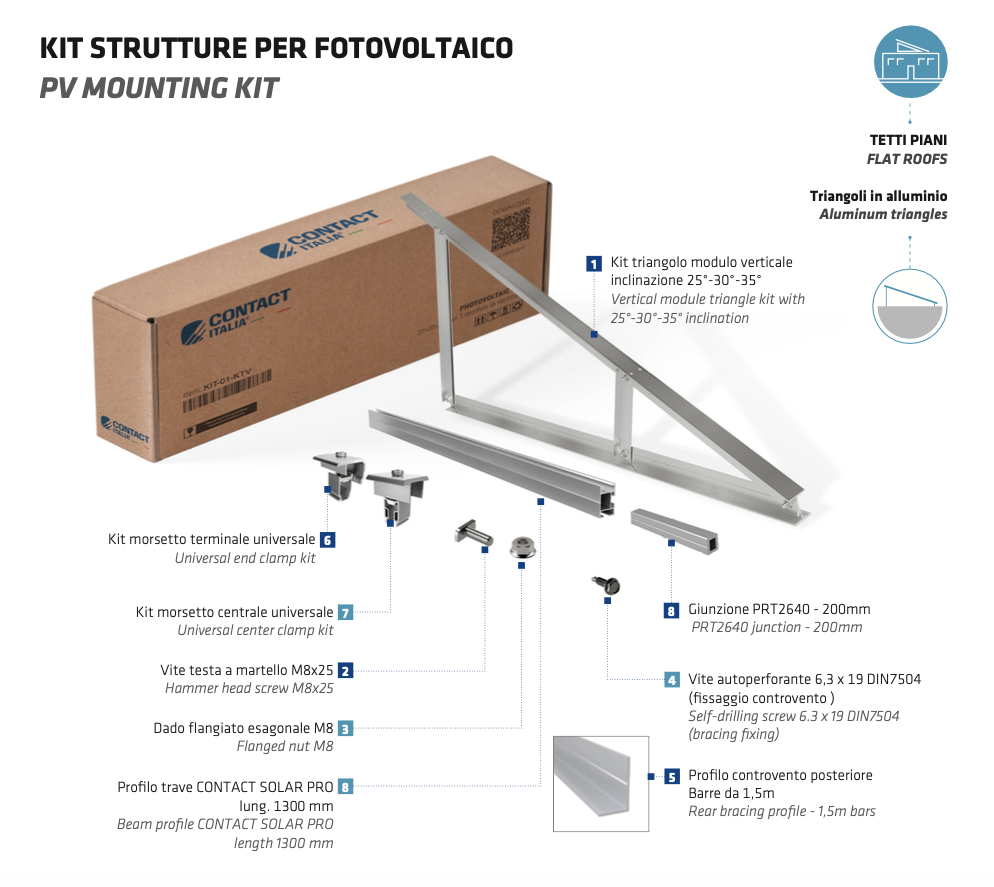

Nel kit è incluso:

1 – KTV0164 Conf. (pz) 2 – Kit triangolo modulo verticale inclinazione 25° – 30° – 35°

2 – VT1001 Conf. (pz) 10 – Vite testa a martello M8x25 mm

3 – VT0006 Conf. (pz) 10 – Dado flangiato esagonale M8

4 – VT0019 Conf. (pz) 5 – Vite auto perforante 6,3 x 19 mm DIN7504 (fissaggio controvento)

5 – PRL1233-150 Conf. (pz) 1 – Profilo controvento posteriore barre da 1,5 m

6 – KMTN2848 Conf. (pz) 4 – Kit morsetto terminale universale

7 – KMCN2848 Conf. (pz) 2 – Kit morsetto centrale universale

8 – PRT2640-130 Conf. (pz) 2 – Profilo trave CONTACT SOLAR PRO lunghezza 1300 mm

9 – PRG2612 Conf. (pz) 2 – Giunzione profilo PRT2640 – 200 mm

*Moduli con lato corto fino a 1134 mm

I kit sono forniti in confezione (scatola) come da distinta componenti indicata

NB: Tutti i kit sono componibili tra di loro – (nr. 2 morsetti centrali in più per kit)
