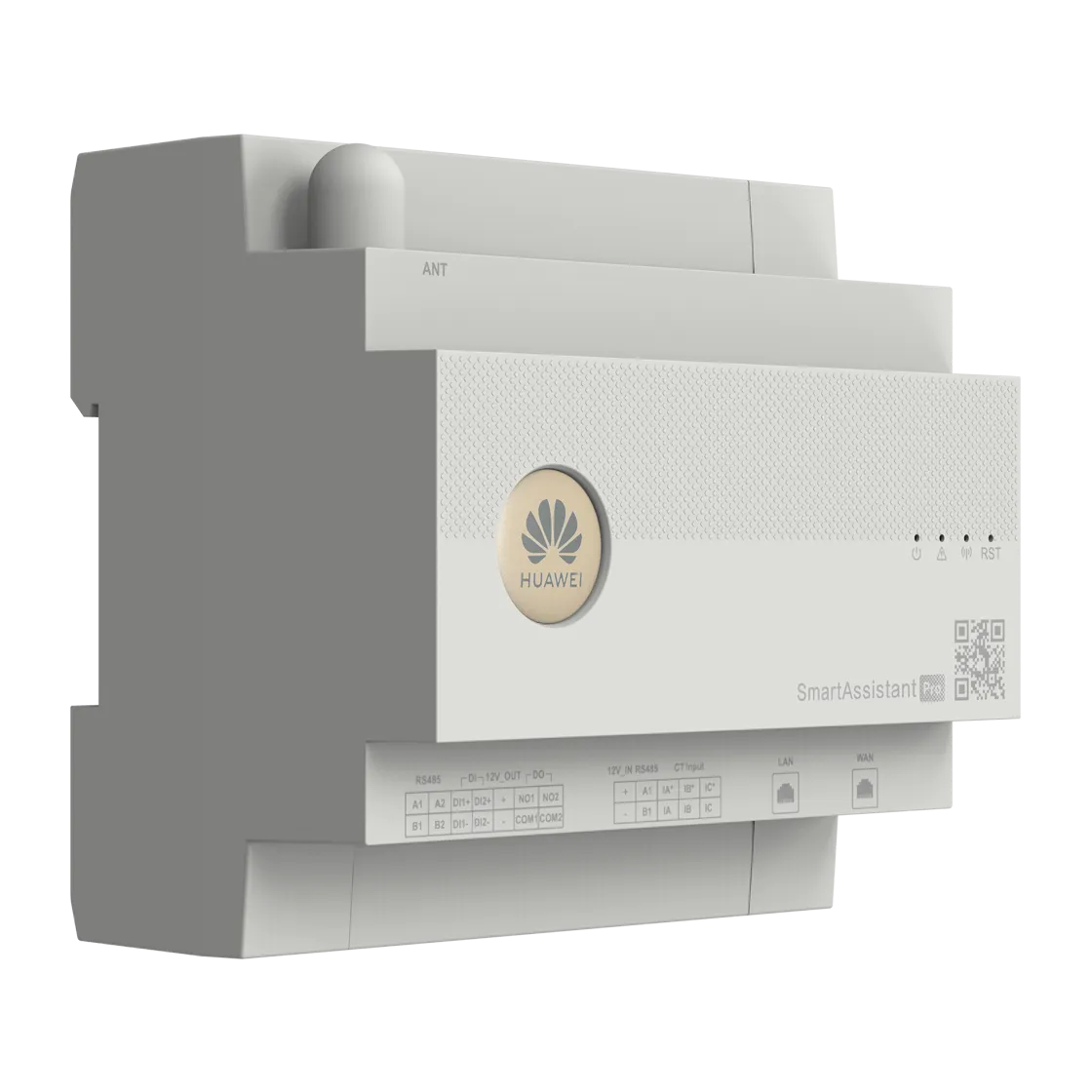

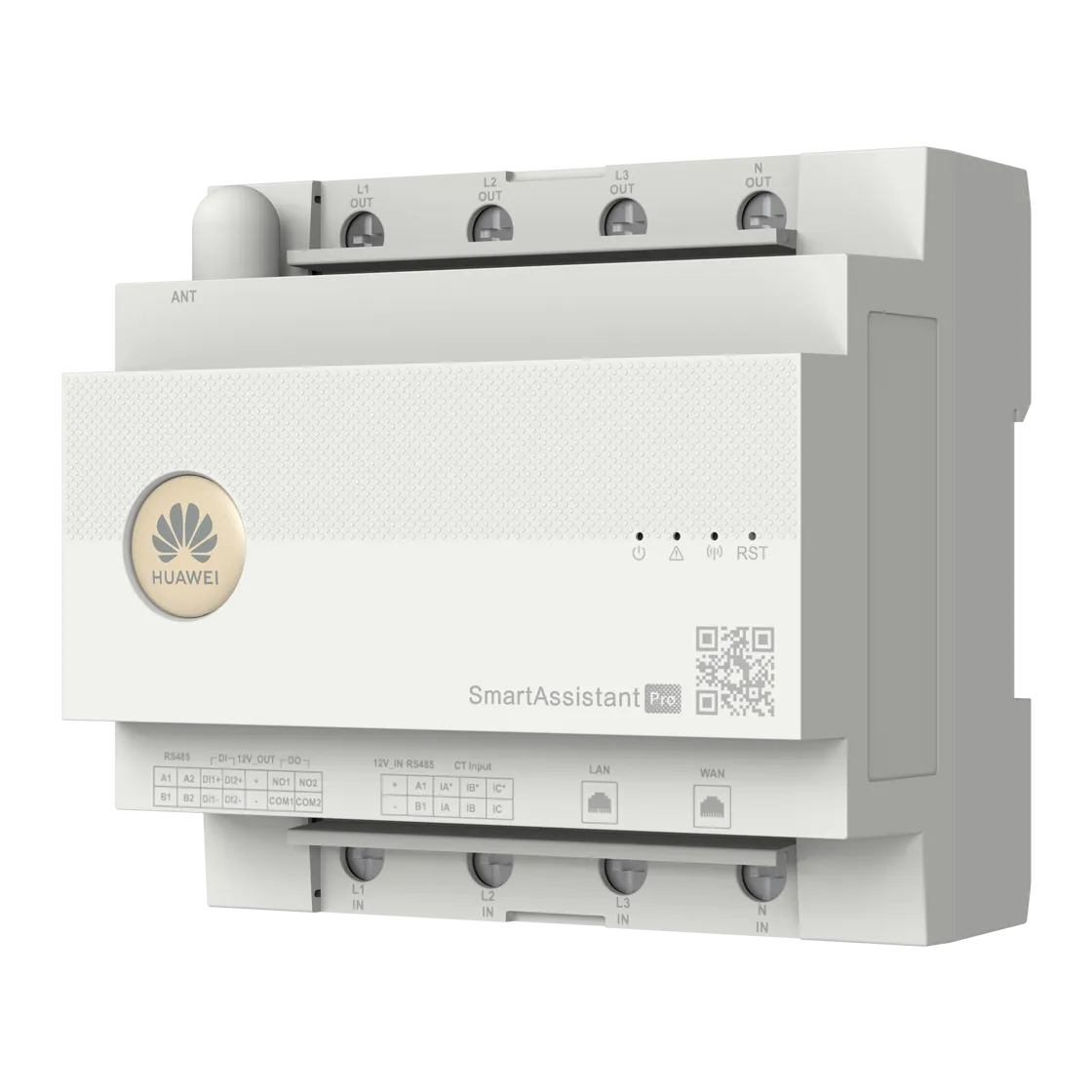

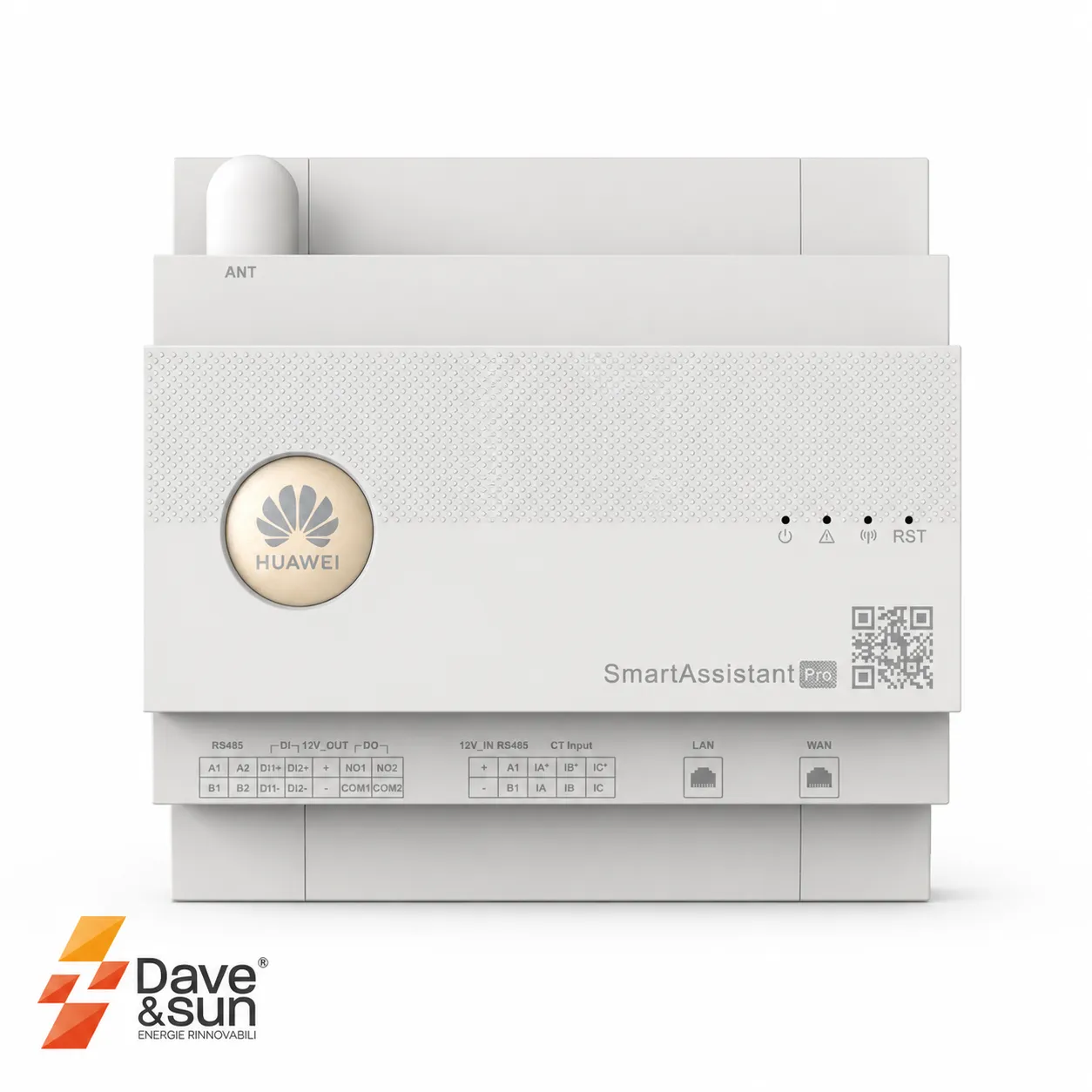

HUAWEI SMART ASSISTANT SA4H-A02

Descrizione

SPECIFICHE TECNICHE HUAWEI SMART ASSISTANT SA4H-A02

DATI GENERALI
Modello: SA4H-A02
Dimensioni (L × A × P): 108 × 100 × 65 mm
Montaggio: guida DIN35
Altezza minima richiesta del quadro: ≥ 47,5 mm
Peso: 0,5 kg

ALIMENTAZIONE
Tensione AC 1P2W: 100 – 240 V, 50/60 Hz
Tensione AC 3P3W: 346 – 415 V, 50/60 Hz
Tensione AC 3P4W: 346 – 415 V, 50/60 Hz
Consumo energetico tipico: 4 W

INTERFACCE
Uscita alimentazione: 9,5 – 13,2 V @ 100 mA, ≤ 3 m
LAN: 10/100 Mbps, ≤ 100 m
WAN: 10/100 Mbps, ≤ 100 m
WLAN: AP + STA, 802.11 b/g/n, 2,412 – 2,484 GHz
RS485: 2 ×, 9.600 / 19.200 / 115.200 bps, ≤ 50 m
Ingressi digitali: 2 ×, ≤ 20 m
Uscite digitali: 2 ×, ≤ 20 m

INTERAZIONE
Indicatori LED: 3 × RUN, ALM, COM
Pulsante: RST
APP: comunicazione tramite WLAN per la messa in funzione

MISURAZIONE
Intervallo di corrente: collegamento diretto ≤ 63 A; con TA esterno > 63 A
Intervallo di tensione 1P (L-N): 85 – 299 V AC
Intervallo di tensione 3P (L-L): 148 – 520 V AC
Precisione energetica: ±1%

GESTIONE DISPOSITIVI
Smart Energy Controller: fino a 3
Smart Charger: fino a 2
Pompa di calore: fino a 1
Dispositivi Shelly: fino a 20

CONDIZIONI AMBIENTALI
Temperatura di esercizio: da -25 °C a +60 °C
Temperatura di stoccaggio: da -40 °C a +85 °C
Umidità relativa: 5% – 95% RH, senza condensa
Altitudine massima di esercizio: 4.000 m, con derating oltre 2.000 m
Grado di protezione: IP2X

COMPATIBILITÀ SMART ENERGY CONTROLLER
SUN2000-2/3/3.68/4/4.6/5/6KTL-L1
SUN2000-3/3.68/4/4.6/5/6K-LB0
SUN2000-8/10K-LC0
SUN2000-3/4/5/6/8/10KTL-M1
SUN2000-12/15/17/20/25KTL-M5
SUN2000-5/6/8/10/12K-MAP0
SUN2000-12/15/17/20/25K-MB0
SUN5000-8/12K-MAP0
SUN5000-17/25K-MB0

COMPATIBILITÀ ALTRI DISPOSITIVI
Smart Charger: SCharger-7KS/22KT-S0
Pompe di calore: SG-ready, EEBUS
Heating Rod: Modbus-TCP
Caricabatterie EV di terze parti: Modbus-TCP
Dispositivi Shelly: Shelly Plus Plug S, Shelly Plus 2PM, Shelly Pro 2PM, fino a 20 dispositivi

TA ESTERNO
Corrente secondaria del TA esterno: 50 mA
Lunghezza massima del cavo del TA: 30 m
