Descrizione

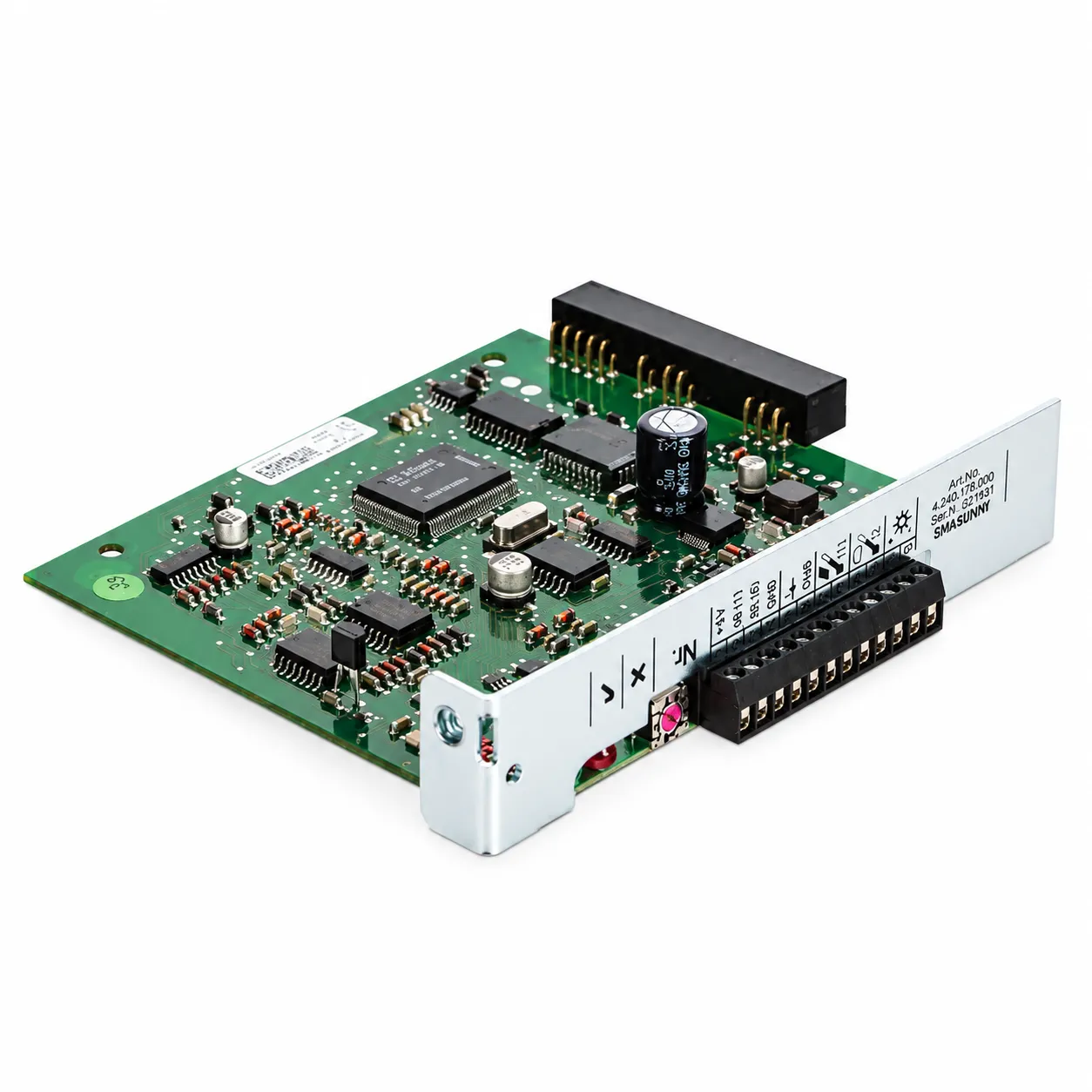

La Fronius Sensor Card Retrofit è la scheda a innesto che permette di collegare fino a sei sensori all’inverter Fronius e di integrarli nel sistema di monitoraggio Fronius DATCOM. È la versione retrofit: si installa successivamente in uno slot libero dell’inverter, per aggiungere la misura dei dati ambientali anche a impianti esistenti.
Con i sensori collegati si possono misurare irraggiamento, temperatura ambiente, temperatura dei moduli, velocità del vento e altri valori. Usando i dati di irraggiamento e di temperatura dei moduli è possibile confrontare la produzione reale con quella attesa, individuare rapidamente eventuali anomalie e mantenere le prestazioni dell’impianto sempre elevate. I dati sono consultabili su Fronius Solar.web.
La scheda offre sei ingressi di misura:
Due ingressi analogici per sensori di temperatura PT1000, ad esempio temperatura ambiente e temperatura dei moduli.
Un ingresso analogico in tensione, ad esempio per il sensore di irraggiamento.
Due ingressi digitali, ad esempio per un contatore di energia e per il sensore di velocità del vento.
Un ingresso analogico in corrente (0-20 mA o 4-20 mA), per sensori con uscita in corrente.
⚠️ Note importanti:
Sensori non inclusi: la scheda non comprende i sensori. I sensori Fronius di irraggiamento, temperatura ambiente, temperatura modulo e velocità del vento sono venduti separatamente.
Componenti necessari: per la lettura dei dati serve un Fronius Datamanager, non incluso.
Installazione: la scheda va installata all’interno dell’inverter da un tecnico qualificato. Per un’installazione esterna all’inverter è disponibile la versione Fronius Sensor Box.
SPECIFICHE TECNICHE FRONIUS SENSOR CARD RETROFIT
Dati generali
Tipologia: scheda a innesto (retrofit) per inverter
Tensione di alimentazione: 12 V DC
Consumo: 1,1 W
Numero di ingressi di misura: 6
Dimensioni (L x P x A): 140 x 100 x 26 mm
Codice produttore: 4,240,004,Z
Garanzia: 2 anni (accessorio Fronius)
Canali di temperatura T1, T2
Sensori: PT1000
Intervallo di misura: da -25 °C a +75 °C
Precisione: 0,5 °C
Risoluzione: 1 °C
Canale di irraggiamento
Intervalli di misura: 0-100 mV / 0-200 mV / 0-1 V
Precisione: 3% del valore misurato
Canali digitali D1, D2
Livello di tensione max.: 5,5 V
Frequenza max.: 2.500 Hz
Durata minima dell’impulso: 250 µs
Punto di lavoro “OFF” (LOW): 0-0,5 V
Punto di lavoro “ON” (HIGH): 3-5,5 V
Canale di ingresso in corrente
Intervalli di misura: 0-20 mA / 4-20 mA
Precisione: 5% del valore misurato
