Descrizione

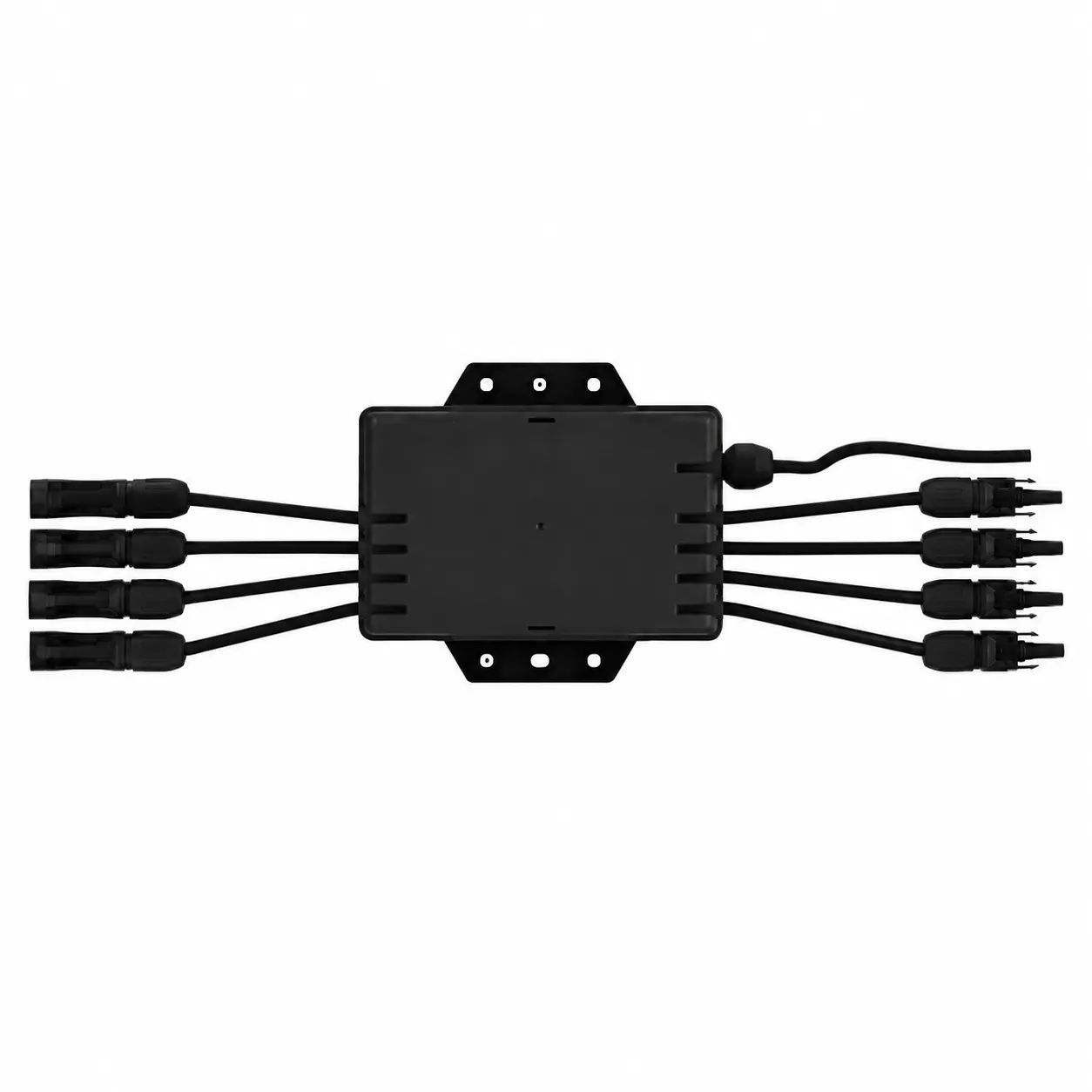

Il Deye SUN-XL20-B è il concentratore che abilita le funzioni avanzate degli ottimizzatori Deye SUN-XL02-B: il monitoraggio a livello di modulo e lo spegnimento rapido (Rapid Shutdown) dell’impianto fotovoltaico.
Il concentratore comunica con gli ottimizzatori tramite PLC sulla linea DC, cioè attraverso i cavi fotovoltaici già presenti: non servono cablaggi dati aggiuntivi, e l’installazione resta semplice e ordinata. Si collega tra le stringhe e l’inverter tramite connettori MC4 e gestisce fino a 4 stringhe indipendenti, con fino a 25 moduli per stringa in base alla capacità dell’inverter.
Una volta installato, raccoglie i dati degli ottimizzatori e li rende disponibili sulla piattaforma Deye Cloud, permettendo all’installatore di verificare lo stato dei singoli moduli, individuare subito eventuali anomalie e gestire la manutenzione in modo rapido e preciso.
Il concentratore può essere alimentato dalla porta RSD a 12 V dell’inverter, se presente, oppure tramite alimentatore esterno a 12 V. In caso di emergenza o di interruzione dell’alimentazione, il sistema attiva lo spegnimento rapido, riducendo la tensione DC del campo fotovoltaico a livelli più sicuri.
Con involucro IP68, tensione di sistema fino a 1.500 V e corrente fino a 20 A, è adatto sia agli impianti residenziali sia a quelli professionali. La garanzia è di 10 anni.
⚠️ Note importanti:
Compatibilità: il concentratore funziona solo con gli ottimizzatori Deye SUN-XL02-B. Non è compatibile con la versione SUN-XL02-A, che non dispone di comunicazione.
Ottimizzatori non inclusi: il concentratore abilita monitoraggio e spegnimento rapido, ma gli ottimizzatori SUN-XL02-B vanno acquistati a parte.
Alimentazione: se l’inverter non dispone di porta RSD a 12 V, serve un alimentatore esterno a 12 V DC, non incluso. Verificare l’inverter prima dell’acquisto.
Temperatura di esercizio: il concentratore funziona da -40 °C a +65 °C, un intervallo più ristretto rispetto agli ottimizzatori: evitare l’installazione in punti molto esposti al calore.
SPECIFICHE TECNICHE DEYE SUN-XL20-B
Dati elettrici
Tensione di alimentazione: 12-15 V DC
Corrente di ingresso massima: 20 A
Tensione di sistema: 1.000 V / 1.500 V
Stringhe collegabili: 4
Moduli per stringa: fino a 25 (in base all’inverter)
Comunicazione e funzioni
Comunicazione con gli ottimizzatori: PLC (su linea DC)
Ottimizzatori compatibili: Deye SUN-XL02-B
Monitoraggio a livello di modulo: sì, su Deye Cloud
Spegnimento rapido (RSD): sì
Alimentazione: da porta RSD 12 V dell’inverter o alimentatore esterno 12 V (non incluso)
Collegamenti
Connettori: MC4 o compatibili
Dati meccanici e ambientali
Dimensioni: 229 x 109 x 38 mm
Peso: 1.600 g
Grado di protezione: IP68
Temperatura di esercizio: da -40 °C a +65 °C
Dati generali
Codice produttore: SUN-XL20-B
Garanzia: 10 anni
Certificazioni: CE
