Descrizione

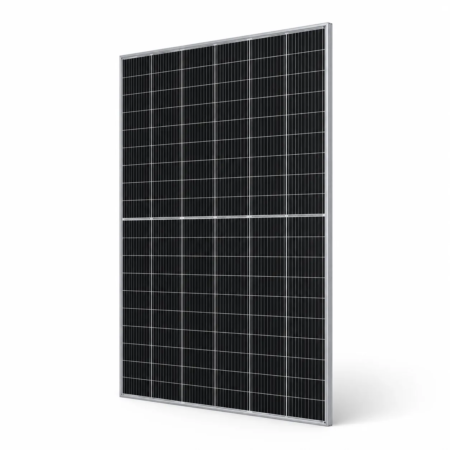

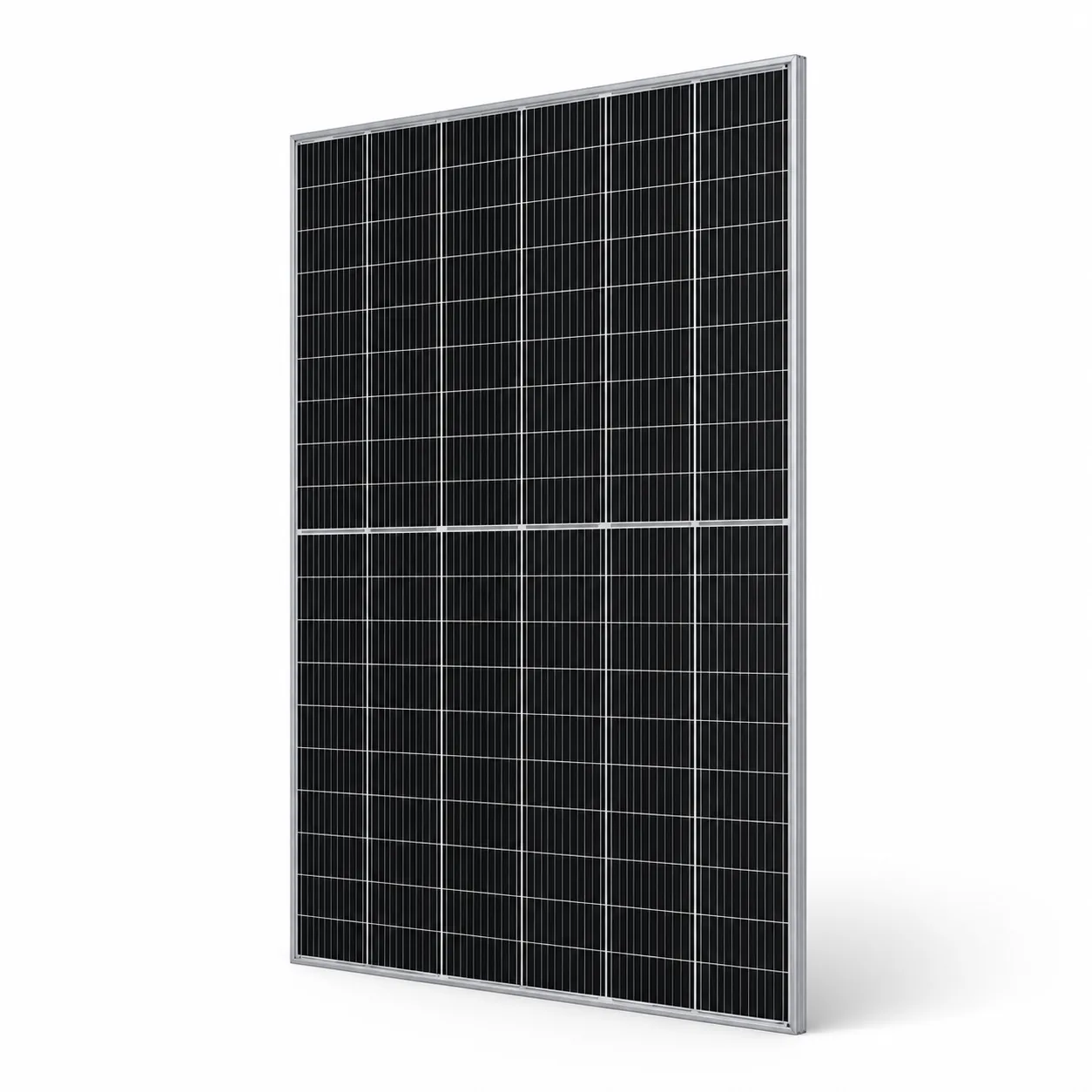

Il 3SUN B60 3SHBGH-AD-605 è un modulo fotovoltaico bifacciale a doppio vetro con tecnologia proprietaria HJT (eterogiunzione), progettato e realizzato interamente in Italia da 3SUN, azienda con sede a Catania. Il modulo eroga una potenza di 605 Wp, con un’efficienza di cella superiore al 24%.
Grazie all’alta bifaccialità (coefficiente di bifaccialità Pmax 90% ± 10%), il modulo aumenta la conversione della luce riflessa sul retro, incrementando la resa energetica complessiva dell’impianto. La struttura vetro-vetro di alta qualità garantisce elevate prestazioni meccaniche e affidabilità a lungo termine, con un carico statico massimo testato di 3600 Pa sul fronte e 1600 Pa sul retro.
Il modulo si distingue per un coefficiente di temperatura ai vertici del mercato, per una migliore resa nelle ore di maggiore produzione, e per l’assenza di degrado da PID e LeTID, con un basso degrado annuale delle prestazioni: massimo 2% dopo il primo anno, e non oltre lo 0,30% annuo negli anni successivi.
Il prodotto è classificato in Classe C nel Registro ENEA ed è idoneo per applicazioni Utility Scale, Commercial & Industrial.
SPECIFICHE TECNICHE 3SUN B60 3SHBGH-AD-605
Caratteristiche elettriche (STC: AM1,5 1000W/m², temperatura celle 25°C; BNPI: irradianza bifacciale nominale, AM1,5 1000W/m² fronte + 135W/m² retro)
Potenza al Mpp (Pmax): 605 Wp (STC), 678 Wp (BNPI)
Tensione al Mpp (Vmpp): 37,66 V (STC), 37,77 V (BNPI)
Corrente al Mpp (Impp): 16,06 A (STC), 17,95 A (BNPI)
Tensione a circuito aperto (Voc): 44,62 V (STC), 44,82 V (BNPI)
Corrente di cortocircuito (Isc): 16,83 A (STC), 18,87 A (BNPI)
Efficienza del modulo: 21,4% (STC), 24,0% (BNPI)
Caratteristiche meccaniche
Tipo di cella: mono-cristallino, n-type Si HJT – G12 (210 x 210 mm)
Numero di celle: 120 ½ celle (6×10) x 2
Dimensioni: 2172 x 1303 x 35 mm
Peso: 36 kg
Telaio: alluminio anodizzato
Fronte: vetro testurizzato 2,0 mm, rivestimento AR, basso contenuto di ferro, semitemperato
Retro: vetro testurizzato 2,0 mm, semitemperato
Scatola di giunzione: IP68, 1500VDC, 3 diodi di bypass
Cavi: 4 mm², (+) 1400mm, (-) 1400mm
Connettore: Stäubli MC4 EVO 2
Carico statico massimo: fronte 3600 Pa (prova 5400 Pa), retro 1600 Pa (prova 2400 Pa)
Classe resistenza al fuoco: IEC 61730 Classe C, UNI 9177 Classe 1, UNI EN 13501-1 Classe B-s1,d0, UNI EN 13501-5 Classe Broof t1/t2
Caratteristiche termiche
Temperatura operativa nominale (NMOT): 44°C ± 2
Coefficiente di temperatura Pmax: -0,24 ± 0,04%/°C
Coefficiente di temperatura Isc: 0,044%/°C
Coefficiente di temperatura Voc: -0,20%/°C
Prestazioni bifacciali
Coefficiente di bifaccialità Pmax: 90% ± 10%
Coefficiente di bifaccialità Isc: 90% ± 10%
Coefficiente di bifaccialità Voc: 100% ± 5%
Limiti di esercizio
Temperatura di esercizio: da -40°C a +70°C
Tensione massima del sistema (IEC/UL): 1500 V
Massima corrente fusibile: 35 A
Certificazioni: IEC 61215-1:2021, IEC 61215-2:2021, IEC 61730-2:2023, CE, IEC, RoHS
Garanzia: 15 anni sul prodotto, 30 anni lineare sulle prestazioni (degrado 2% il primo anno, poi 0,30% annuo)
